1. STM32F10x Overview

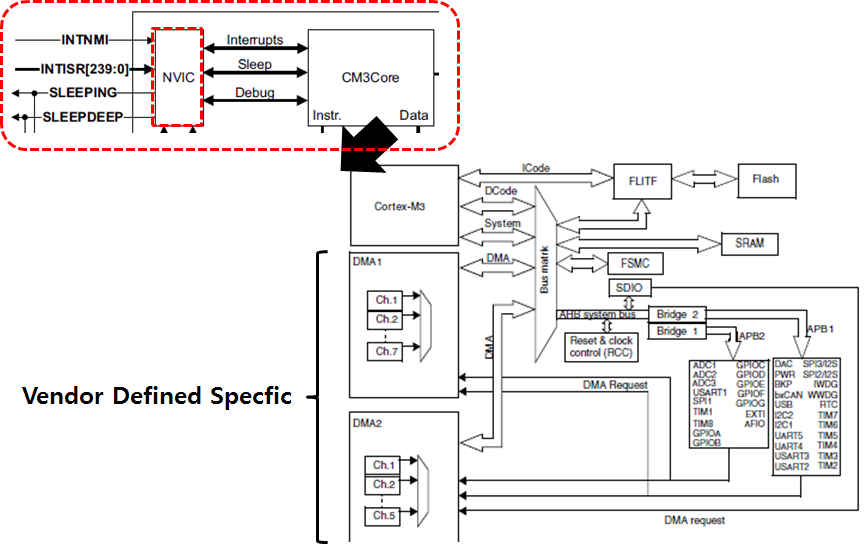

1.1 STM32F10x Block Diagram

Cortex-M3 Core를 Based로 하여 ICode, DCode, System Bus 와 연결이 되어 있는것을 볼수 있습니다.



Cortex-M3 Core는 ARM사에서 라이센싱한 것이고 위의 그림에서 Vendor Defined Specfic 부분은 ST Microeclectonics사에서 구현한 것입니다. Bus Matrix를 통해서 AHB system bus와 Cortex-M3 Core 가 연결되어 있고 APB1, APB2 bus가 AHB bus에 연결되어 있습니다.

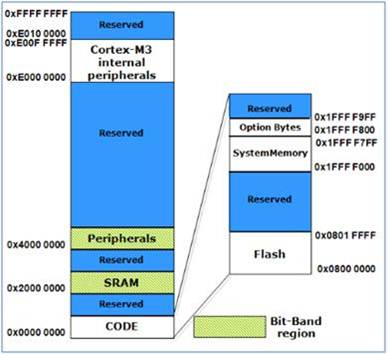

1.2 STM32F10x Memory Map



Cortex-M3 의 메모리맵은 Architecture Defined 되어 있고, 4GB의 메모리 공간을 Access 할수 있습니다. Architecture 차원에서 Memory Map 이 정의 되어 있기 때문에 같은 Cortex-M3를 기반으로한 CPU들 사이에서는 S/W 개발과 포팅을 쉽게 할수 있습니다. 그리고 Memory Map에서 유심히 봐야할 부분은 Bit-Band region이 존재하고 있는 영역입니다.

-STM32F103VC CPU의 Memory layout
  0x0800.0000 ~ 0x0801.FFFF ( FLASH )
  0x2000.0000 ~ 0x2000.BFFF ( SRAM )
  0x4000.0000 ~ 0x4002.3FFF ( Peripheral Memory Map )
  0xE000.0000 ~ 0xE00F.FFFF ( Cortex-M3 Internal Peri. )

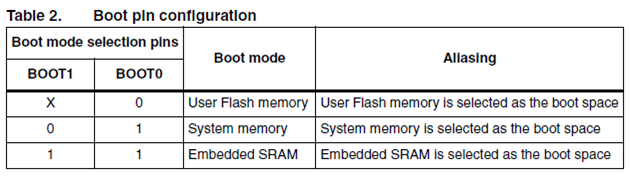

1.3 STM32F10x Boot Modes

STM32F 시리즈의 CPU는 3가지 모드로 부팅을 할 수 있습니다.



- User Flash memory : 일반적인 Normal booting 입니다. STM32F CPU의 Internal Flash(0x0 or 0x8000000) 에서 부팅을 하는 것입니다.

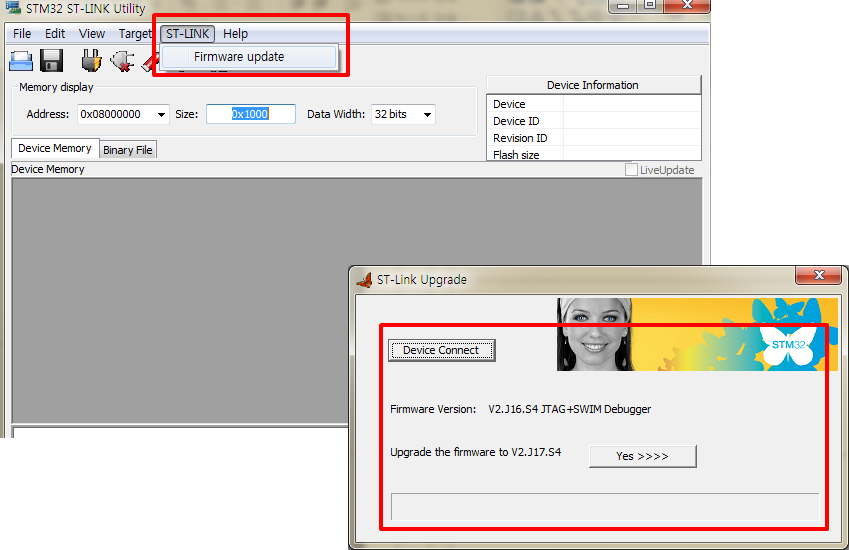

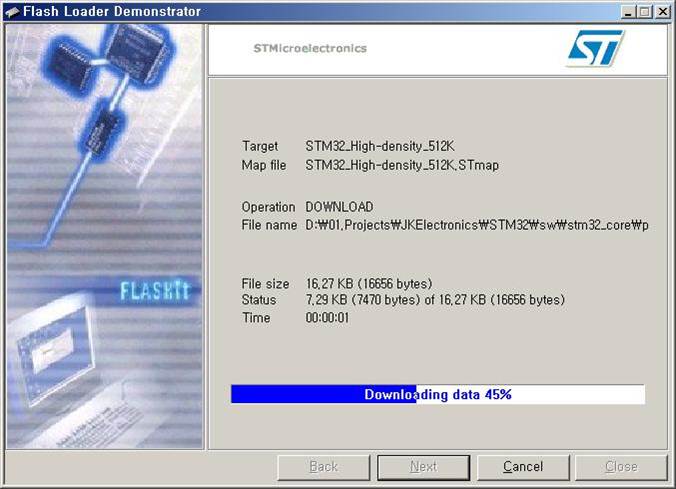

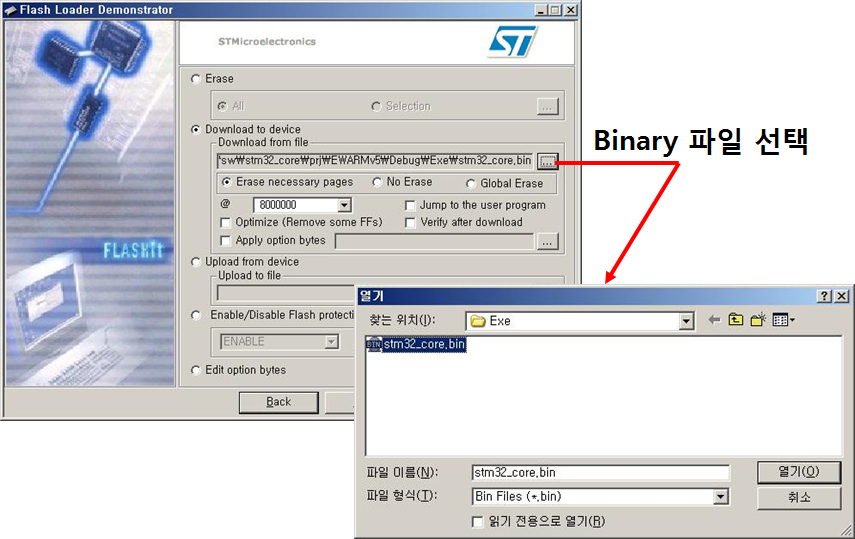

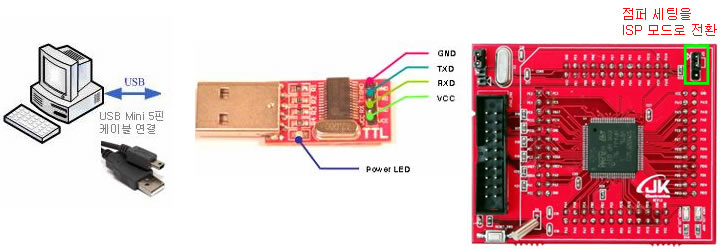

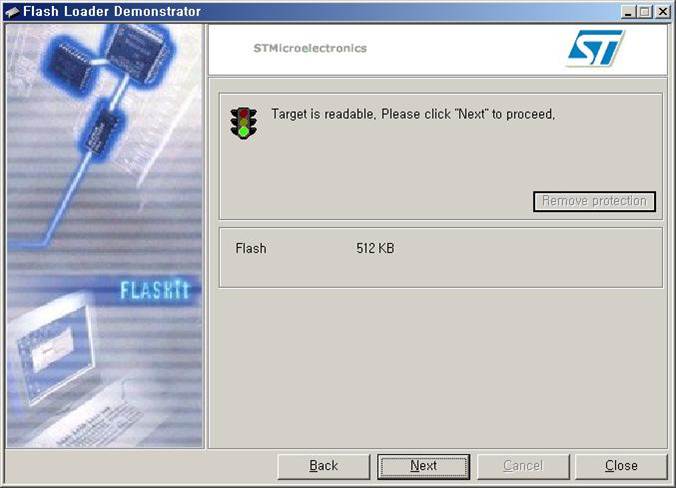

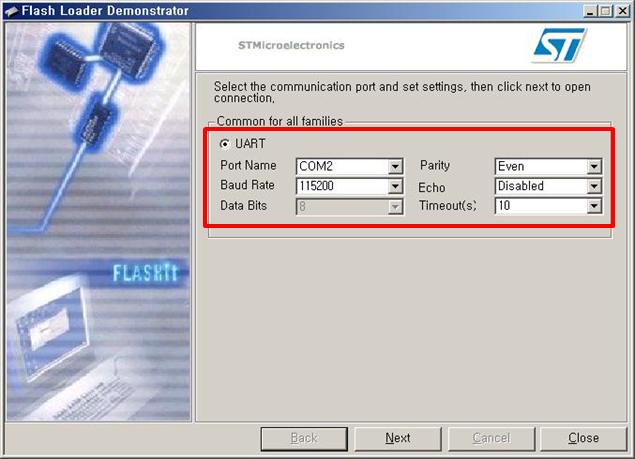

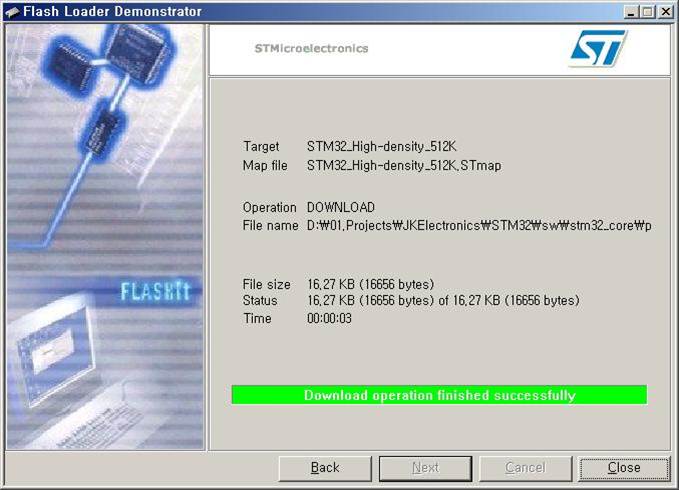

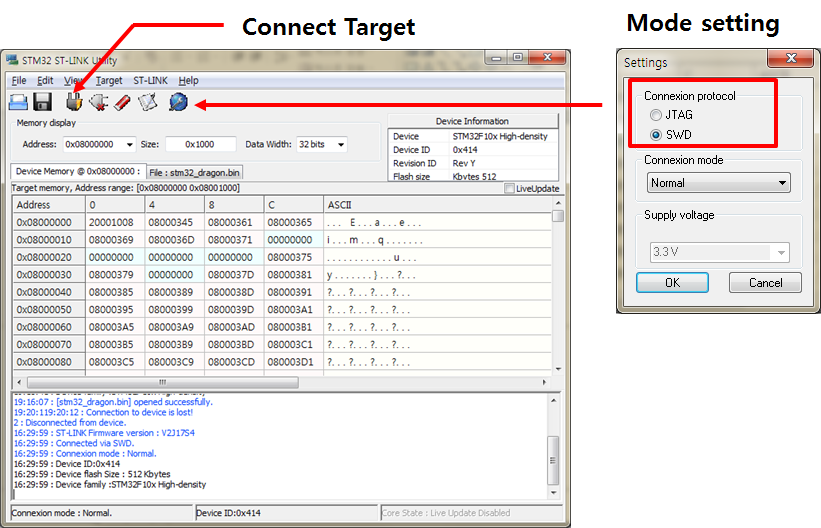

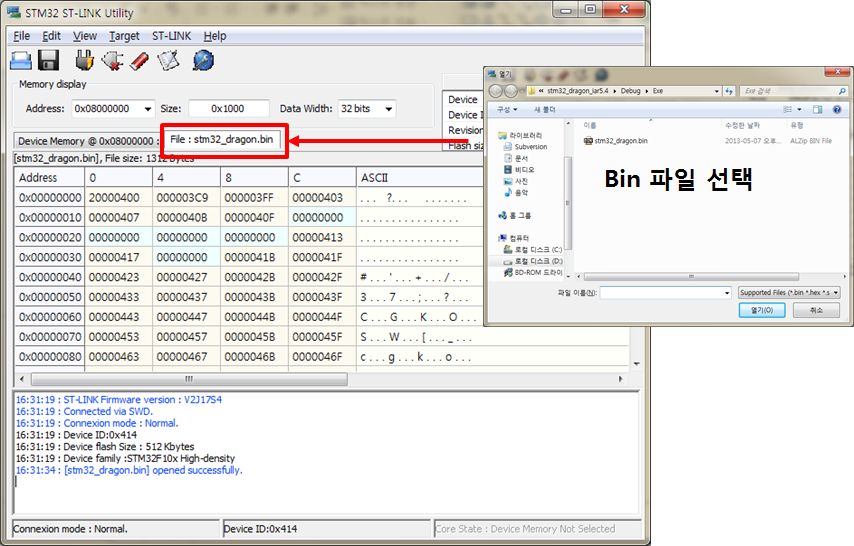

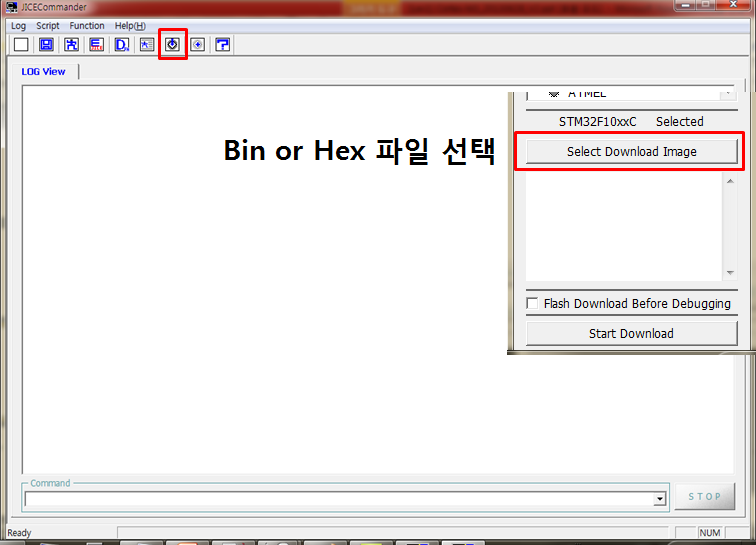

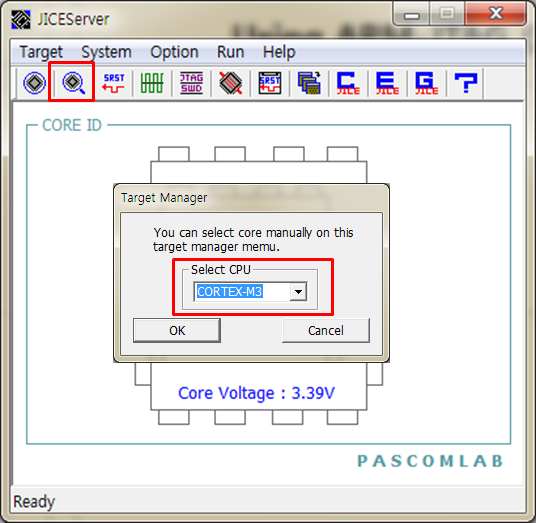

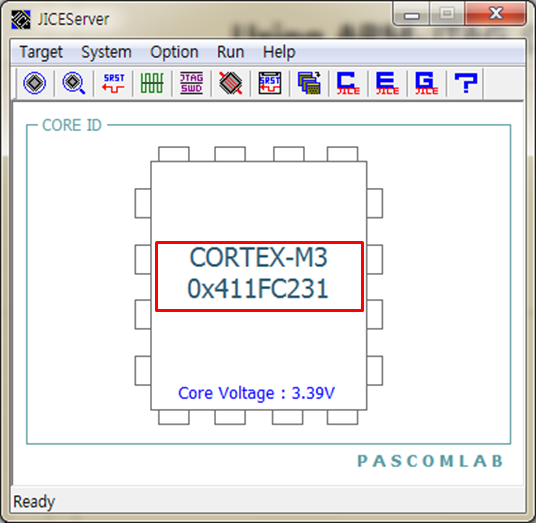

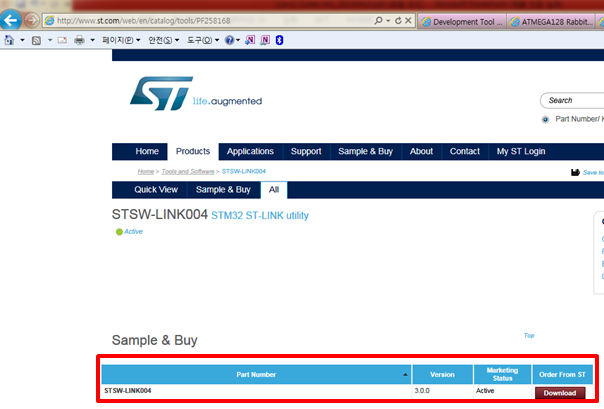

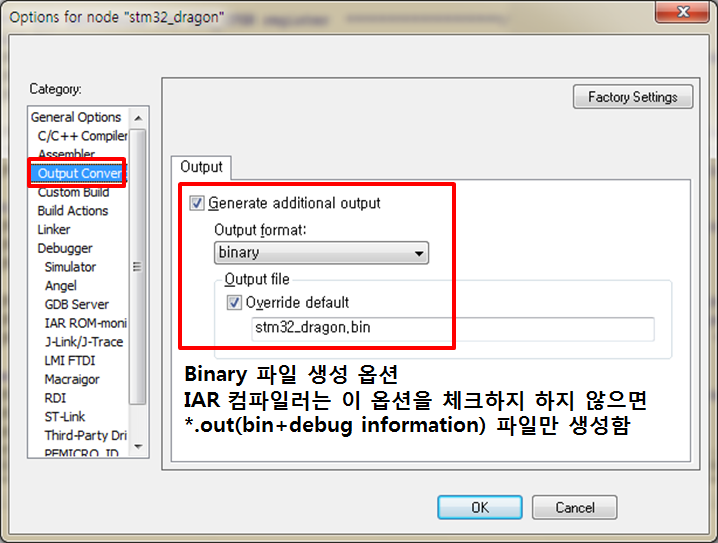

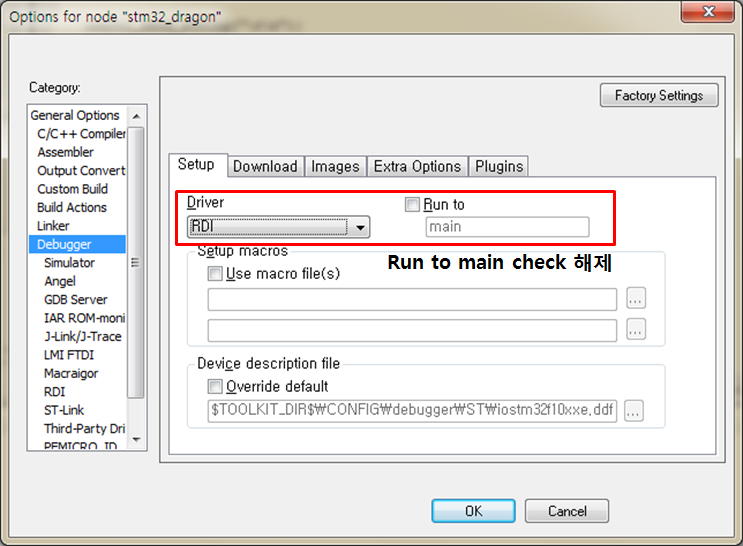

- System memory : STM32F CPU의 Internal System memory를 이용해서 부팅을 합니다. 이 모드로 부팅을 하면 CPU에 있는 내부 부트로더에 의해서 USART0가 초기화가 되고 ST 사에서 제공하는 ST Flashloader 프로그램을 이용해서 bin(or hex) 실행 이미지를 User Flash memory 영역에 다운로드 할 수 있습니다. JTAG 장비가 없을 경우 USART0을 이용해서 프로그램을 퓨징할때 유용하게 사용할 수 있습니다.
- Embedded SRAM : Internal RAM에서 부티을 시작하게 합니다. 이렇게 하려면 Startup 코드에서 Vector Table offset 위치를 RARM에 위치하도록 Register 설정을 해주어야 합니다.

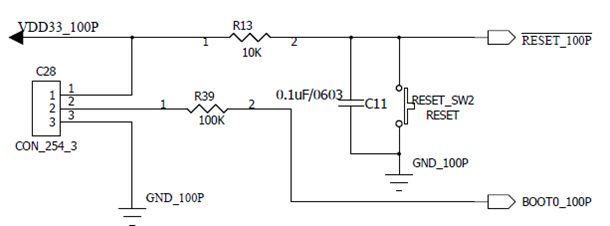

위의 그림은 우리가 실습에 사용할 Dragon 개발보드의 BOOT 모드 회로도 입니다.

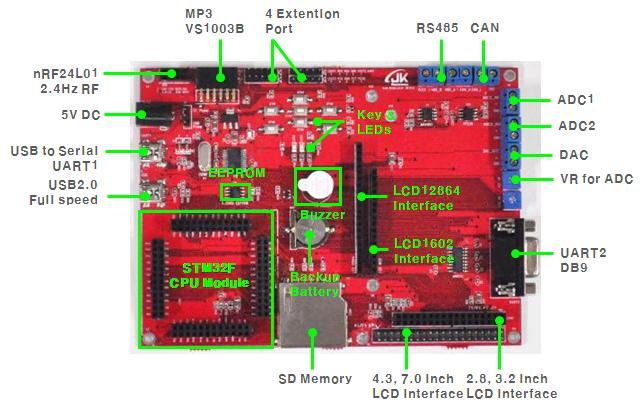

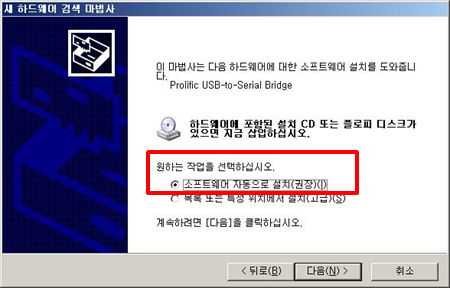

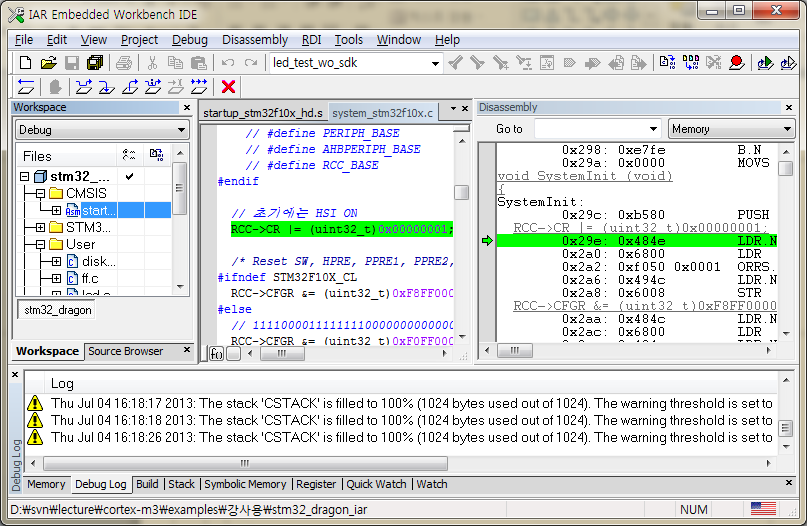

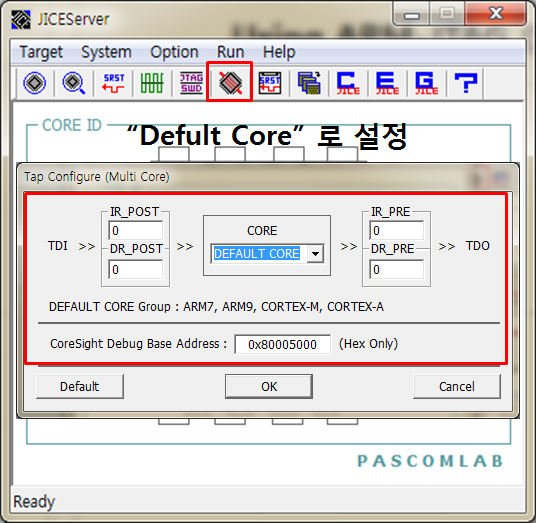

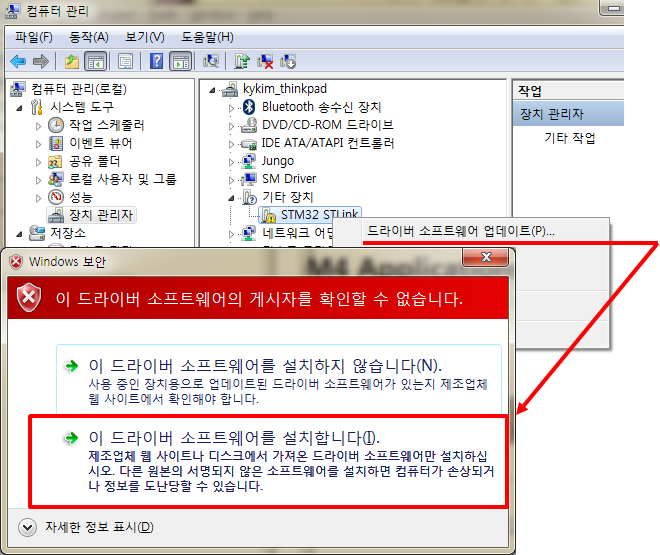

2. STM32F103VC Dragon개발보드 소개
2.1 Features
