STM32F407VGT6 코어모듈 메뉴얼
* Update history
- 2013.4.12 : 초기 Release
* STM32F407VGT6 코어모듈
1. STM32F407VGT6 코어모듈 소개
2. STM32F407VGT6 코어모듈 사양
2.1 코어모듈의 H/W 구성 및 회로도
2.2 제공 S/W 사양
3. 기본 사용방법 및 다운로드 가이드
3.1 개발보드 기본사용 방법
3.2 프로그램 다운로드 가이드
4. S/W 테스트 방법
4.1 Ethernet 테스트
1. STM32F407VGT6 코어모듈 소개
The STM32-ETH-47V/UETboard is based on the ST chip STM32F407VGT6. All the GPIOS are lead out by 2.54mm pitch. The ethernet interface and testing program is provided.
2. STM32F407VGT6 코어모듈 사양
2.1 코어모듈의 H/W 구성 및 회로도

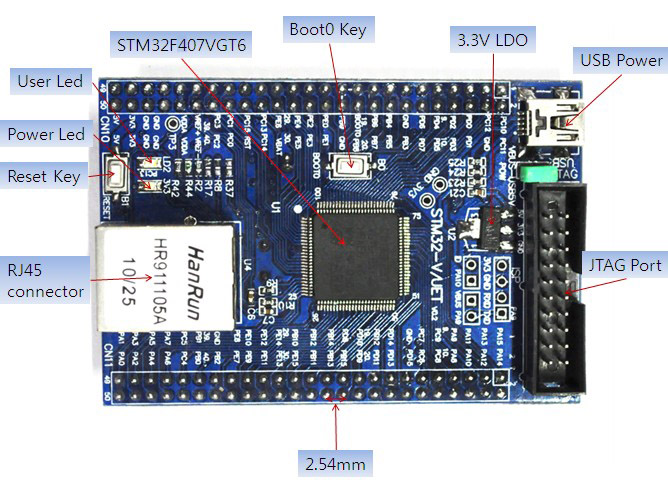

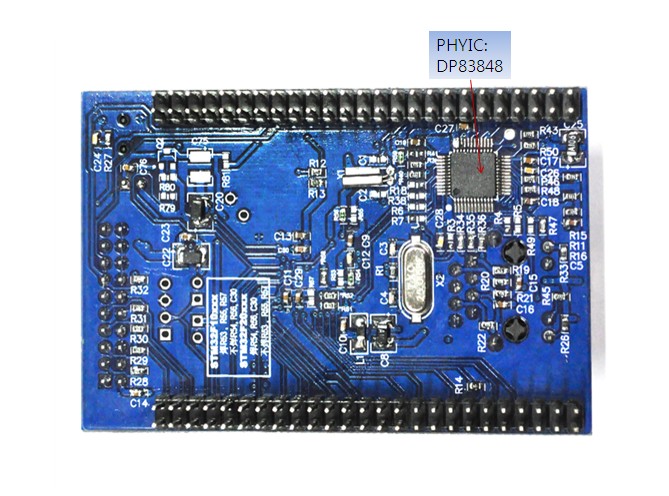

(1) 코어모듈 H/W 구성
(2) 개발보드 회로도 다운로드
2.2 제공 S/W 사양
기본적으로 Ethernet
등 샘플 예제를 제공 합니다.
Keil MDK 4.2 에서 컴파일하고 테스트 하였습니다.
(1) 소프트웨어 디렉토리
기본적으로 Examples 폴더안에 예제 소스들이 있습니다.
(2) 소프트웨어 소스 다운로드
- 2013.4.12 S/W 업데이트
3. 기본 사용방법 및 다운로드 가이드
3.1 개발보드 기본사용 방법
전원 공급
코어모듈에 전원을 공급하기 위한 방법
- USB Device PORT에 Mini USB 케이블을 연결
3.2 프로그램 다운로드 가이드
(1) 시리얼 통신을 이용한 방법(새창)
STM32F 시리즈에는 JTAG 다운로더가 없이 USB2UART 포트를 이용해서 프로그램을 다운로드 할 수 있는 ISP기능을 제공 합니다.
가장 비용이 적게드는 장점이 있지만 다운로드만 가능하고 코드 디버깅은 할 수 없습니다.
4. S/W 테스트 방법
4.1 Ethernet 테스트
(1) 전원을 연결하시고 RJ45코넥터에 인터넷켕이블을 연결
(2) /Examples/Ethernet 디렉토리

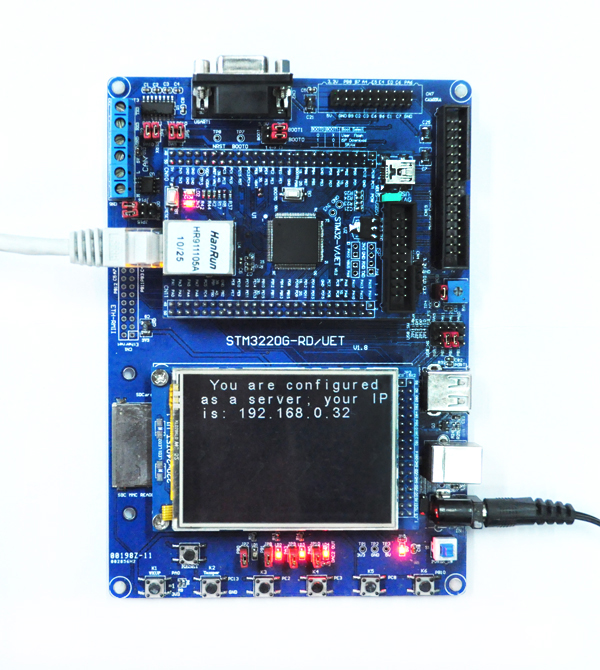

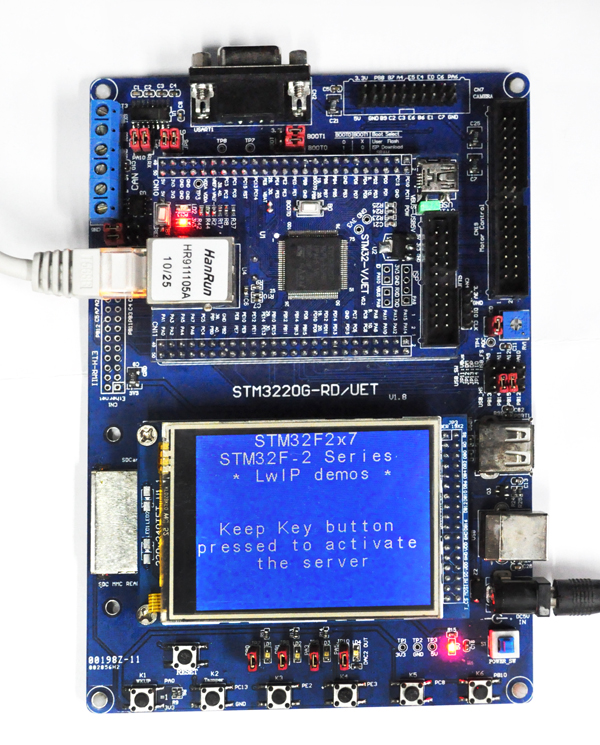

(3) 테스트결과는 아래 이미지를 참조하세요(*테스트중 코어모듈외 부품은 별도로 구매하셔야 합니다.)
lcd창에 ip주소가 보이실겁니다.

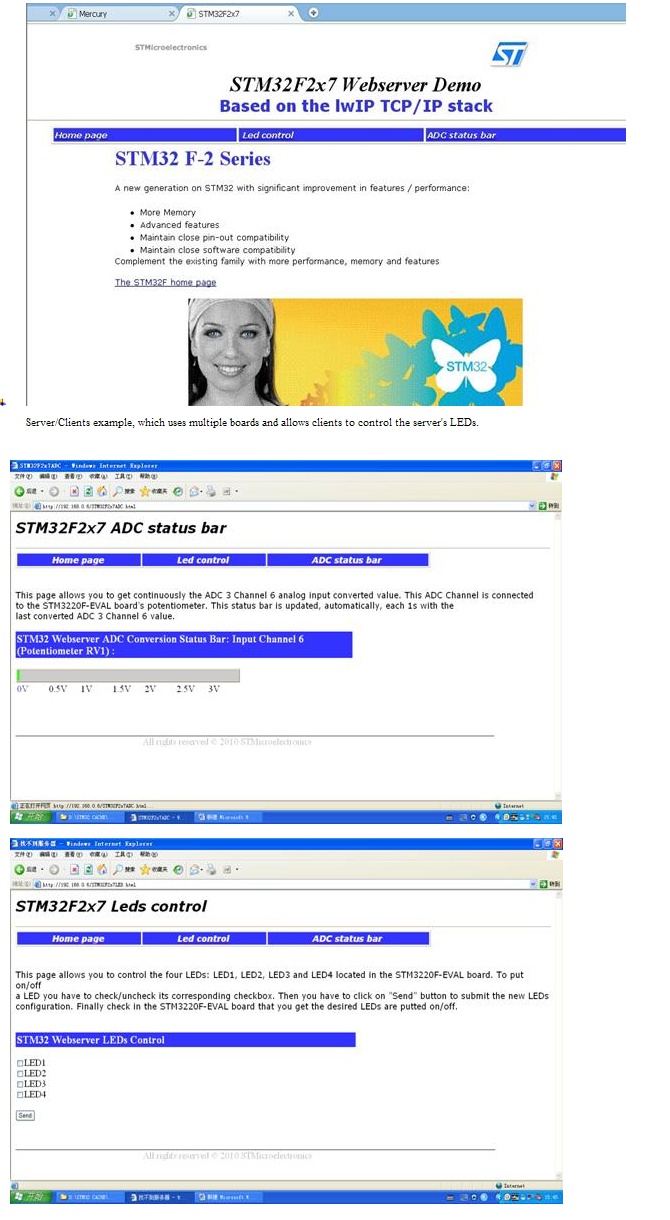

ip주소를 인터넷창에 입력하셔서 연결하면 아래 이미지처럼 나타납니다.
위 화면의 LED1,LED2,LED3,LED4를 클릭하셔서 LED를 컨트롤할수 있습니다.
