STM32F407VGT6 코어모듈 ISP 다운로드 가이드
* Update history
- 2013.4.12 : 초기 Release
1. ISP 다운로드 모드 진입
2. 코어모듈과 PC 연결
3. ST's Flashloader 를 이용해서 프로그램 다운로드
1. ISP 다운로드 모드 진입

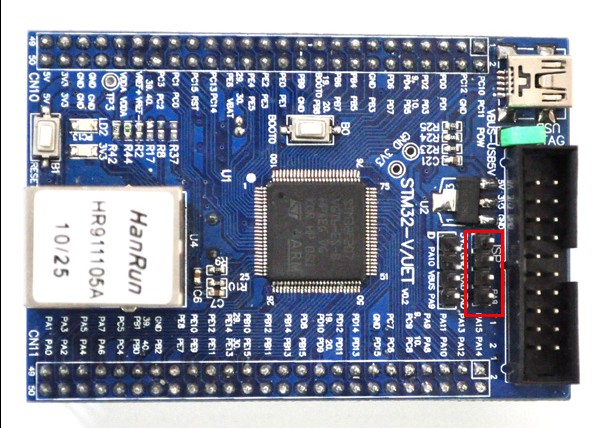

ISP핀을 붙입니다.
2. 코어모듈과 PC 연결

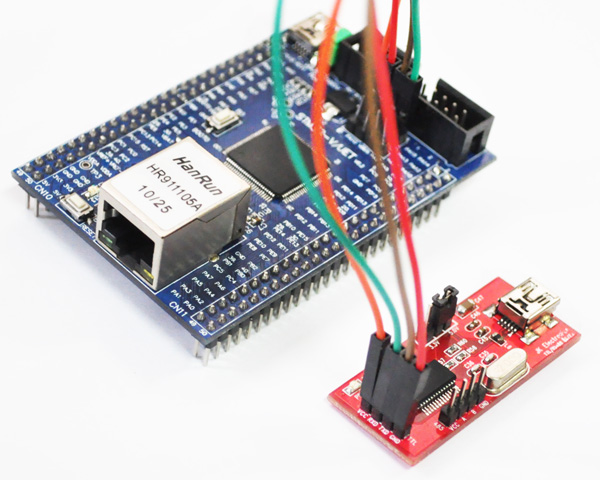

USB to TTL for Rabbit 개발보드(*별도구매)를 통하여 PC와 코어모듈 ISP핀을 연결합니다.
*주의사항: USB to TTL for Rabbit 개발보드의 RXD와 코어모듈의 TXD,TXD와 코어모듈의 RXD를 연결시킵니다.
3. ST's Flashloader 를 이용해서 프로그램 다운로드
장치관리자에서 포트 번호를 확인 하고 ST Flash Loader 프로그램을 다운받아 설치 합니다.
장치관리자의 COM포트 번호는 PC 및 사용하는 USB to Serial 케이블 등에 따라서 달라 질 수 있습니다.

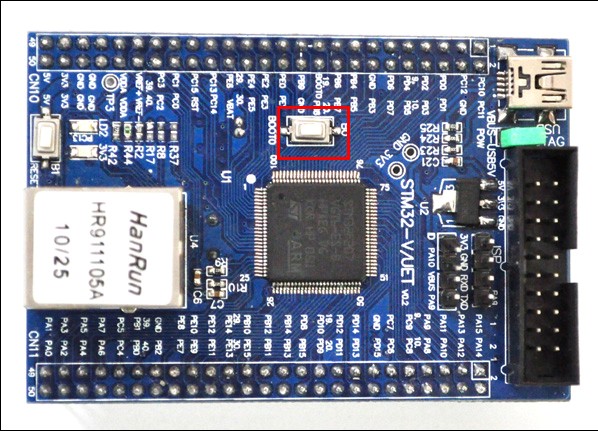

* BOOT0 KEY를 누른 상태에서 펌웨어를 진행합니다.
