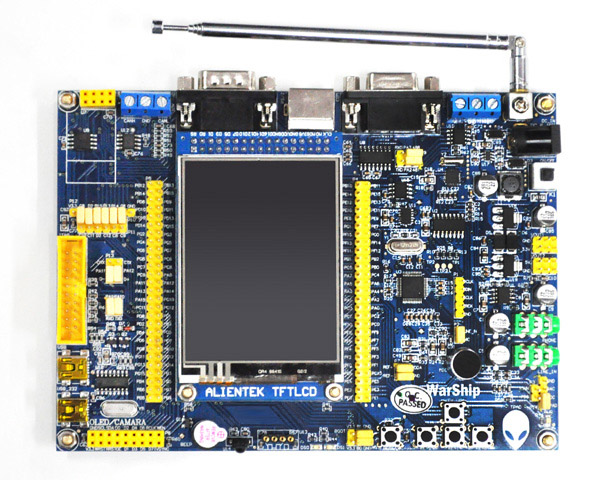

1. Cortex-M3 STM32F103ZET6 MAME 개발보드 소개
Cortex-M3 STM32F103ZET6 MAME 개발보드는 자원이 매우 풍부함으로 STM32F103 모듈의 기능을 극치로 발휘하였습니다.
STM32F103 모듈이 갖춘 모든 기능을 이 개발보드에서 확인할 수 있습니다. 뿐만아니라 풍부한 인터페이스 및 기능 모듈을 확장하여
이 개발보드의 역할을 한층 더 업그레이드되였습니다.

2. Cortex-M3 STM32F103ZET6 MAME 개발보드 사양
2.1 개발보드의 H/W 구성 및 회로도

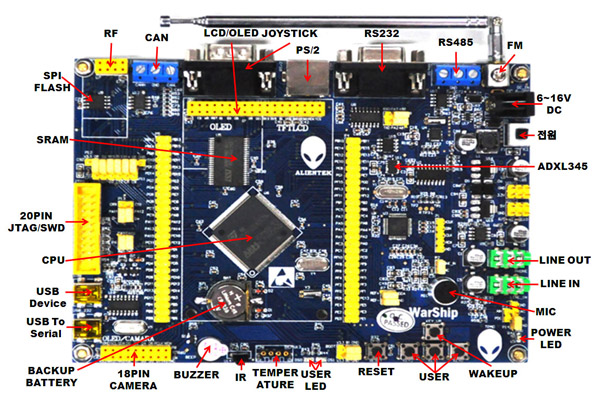

(1) 개발보드 H/W 구성




(2) 개발보드 회로도 다운로드

2.2 2.8인치 TFTLCD 사양 및 회로도

(1) 2.8인치 TFTLCD 사양



(2) 2.8인치 TFTLCD 회로도 다운로드


2.3 제공 S/W 사양

기본적으로 LED, Timer, RTC, USB, Camera, LCD, FM, CAN, UART, Audio 등 샘플 예제를 제공 합니다. Keil MDK 4.2 에서 컴파일하고 테스트 하였습니다.
EWARM 6.2, RIDE7 예제 프로젝트 파일들도 업데이트하여 제공할 예정 입니다.

(1) 소프트웨어 디렉토리

기본적으로 Examples 폴더안에 예제 소스들이 있습니다. 각 예제 소스들의 구조는 아래표와 같습니다.

(2) 소프트웨어 소스 다운로드

- 2013.2.27 S/W 업데이트
- 소스의 용량이 너무 큰 관계로 개발보드와 함께 CD 미디어로 제공 하고 있습니다.

- USB driver 다운로드


3. 기본 사용방법 및 다운로드 가이드
3.1 개발보드 기본사용 방법
(1) 전원 공급
개발보드에 전원을 공급하기 위한 방법은 3가지가 있습니다.

- DC 에 6~16V DC Adapter를 연결
- USB To Serial PORT에 Mini USB 케이블을 연결
- USB Device PORT에 Mini USB 케이블을 연결

(2) 개발보드와 PC 의 UART 연결

- 하이퍼 터미널 설정

3.2 프로그램 다운로드 가이드

(1) 시리얼 통신을 이용한 방법(새창)
STM32F 시리즈에는 JTAG 다운로더가 없이 USB2UART 포트를 이용해서 프로그램을 다운로드 할 수 있는 ISP기능을 제공 합니다.
가장 비용이 적게드는 장점이 있지만 다운로드만 가능하고 코드 디버깅은 할 수 없습니다.

4. S/W 테스트 방법
* 점퍼세팅은 기본적으로 다 되있습니다. 예제별로 세팅이미지가 있으며 예제에 따라 S/W 테스트를 하시면 됩니다.

4.1 LED 테스트

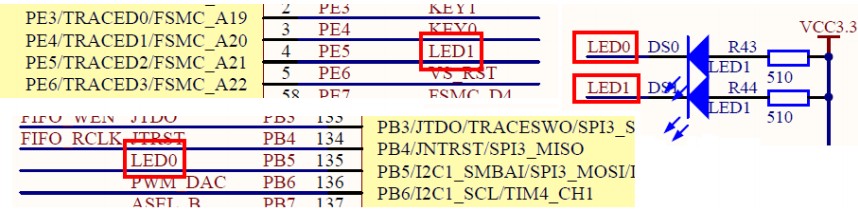

(1) LED와STM32 연결회로도



(2) /Examples/1 Marquee 디렉토리

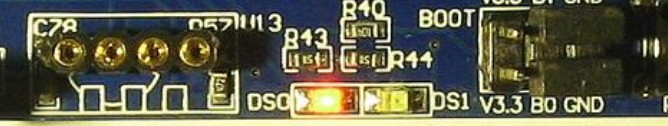

(3) DS0과DS1이 교차적으로 On/Off 합니다.



4.2 BUZZER 테스트

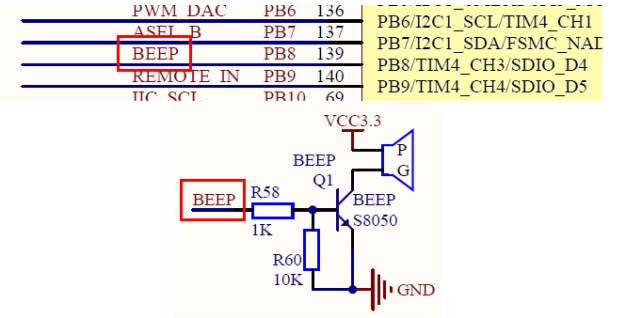

(1) BUZZER와STM32 연결회로도



(2) /Examples/2 Buzzer 디렉토리
(3) BUZZER가 일정한 간격으로 "삐"소리를 내고 DS0이 계속 on/off합니다

4.3 Key input 테스트

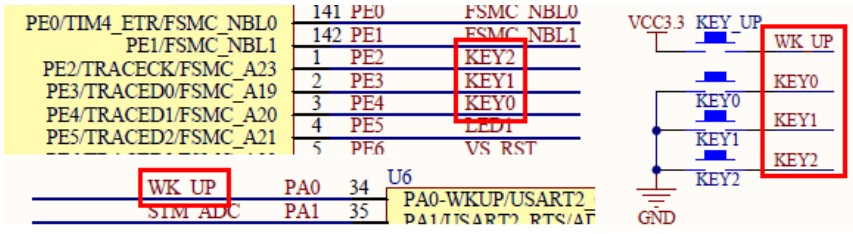

(1) Key와STM32 연결회로도



(2) /Examples/3 Key input 디렉토리
(3) 총 4개 key가 있고 BUZZER와 두 USER LED(DS0,DS1)을 컨트롤합니다.
WK_UP KEY는 BUZZER를 컨트롤하고 KEY1은 DS1,KEY2는 DS0을 컨트롤합니다.
KEY0은 DS0,DS1을 교차적으로 ON/OFF하도록 컨트롤합니다.

4.4 Serial ports 테스트

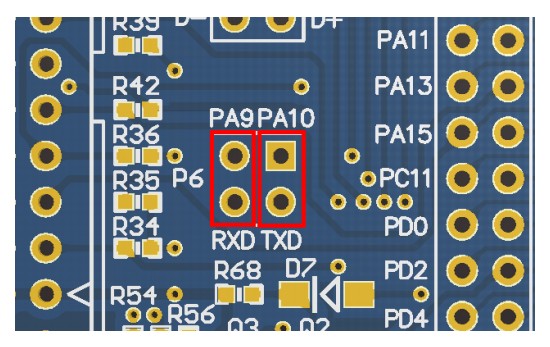

(1) 점퍼 연결방법



(2) /Examples/4 Serial ports 디렉토리

4.5 외부 인터럽트 테스트
4.6 IWDG 테스트
4.7 WWDG 테스트
4.8 타이머 인터럽트 데스트
4.9 PWM 출력 테스트
4.10 입력 캡처 테스트
4.11 용량 터치 버튼 테스트


4.12 OLED 디스플레이 테스트

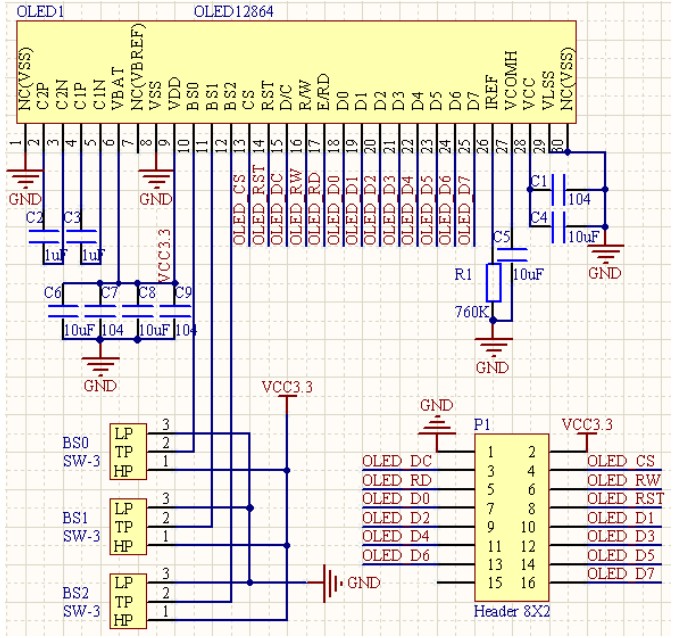

(1) OLED 사양 및 회로도




(2) /Examples/12 OLED display 디렉토리

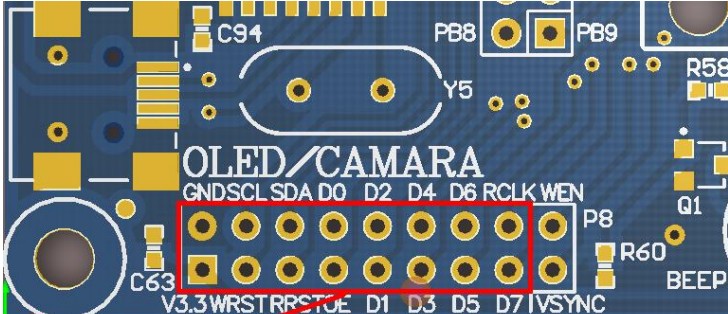

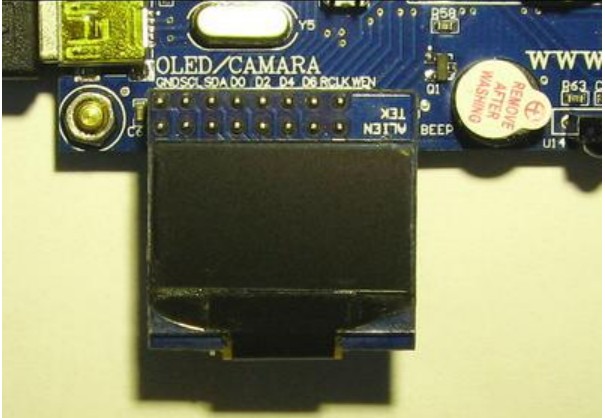

(3) 모듈과 보드 연결

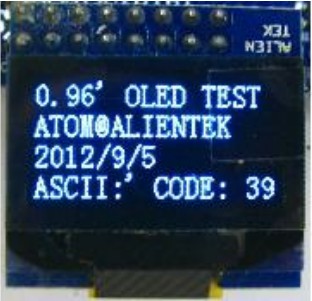

(4) DS0이 지속적으로 On/Off 하면서 OLED화면에 아래 이미지와 같이 나타납니다



*OLED모듈은 별도로 구매하셔야 합니다
4.13 TFTLCD 디스플레이 테스트
(1) 2.8인치 TFTLCD 사양 및 회로도




(2) 2.8인치 TFTLCD 핀맵

(3) /Examples/13 TFTLCD display 디렉토리
(4) 2.8인치 TFTLCD와 보드연결

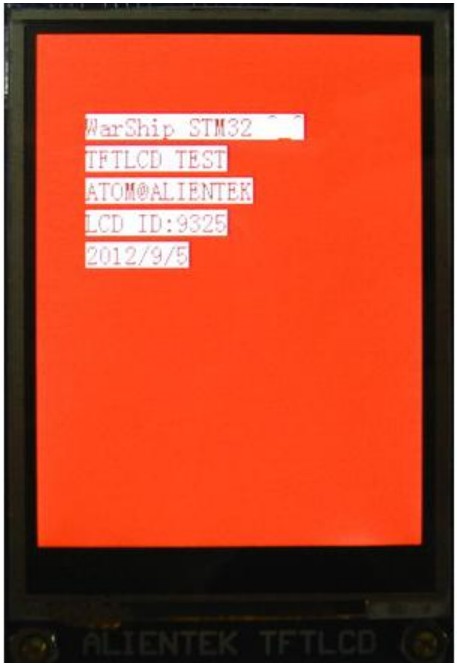

(5) DS0이 지속적으로 On/Off 하면서 TFTLCD화면 배경컬러가 계속 바뀌면서 아래 이미지와 같이 나타납니다.



4.14 USMART 테스트
4.15 RTC 실시간 시계 테스트
4.16 대기모드 해제 테스트
4.17 ADC 테스트
4.18 내부 온도 센서 테스트
4.19 DAC 테스트
4.20 PWM DAC 테스트
4.21 DMA 테스트
4.22 IIC 테스트
4.23 SPI 테스트


4.24 485 테스트

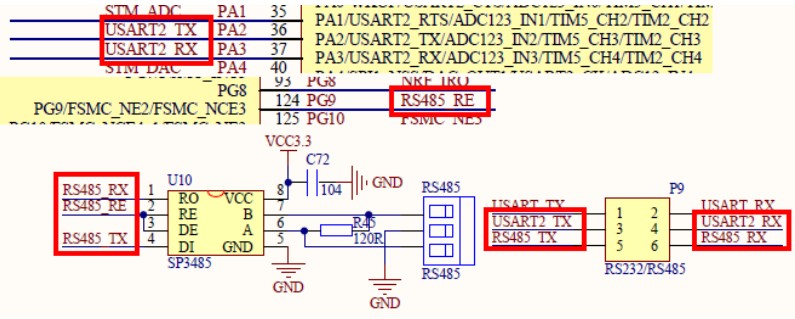

(1) SP3485와STM32 연결회로도

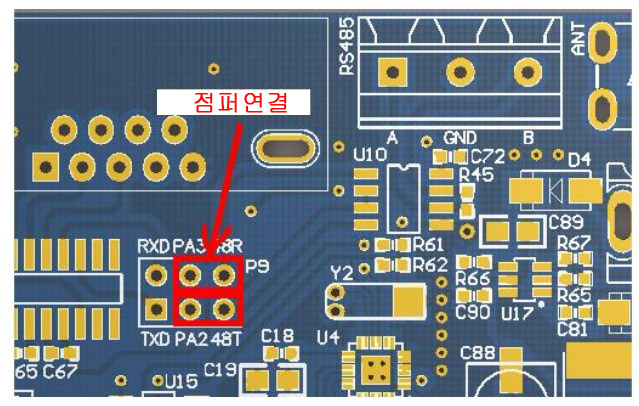

(2) 점퍼 연결방법

(3) /Examples/24 485 디렉토리(*두 보드에 모두 이 프로그램을 다운받아야 합니다)

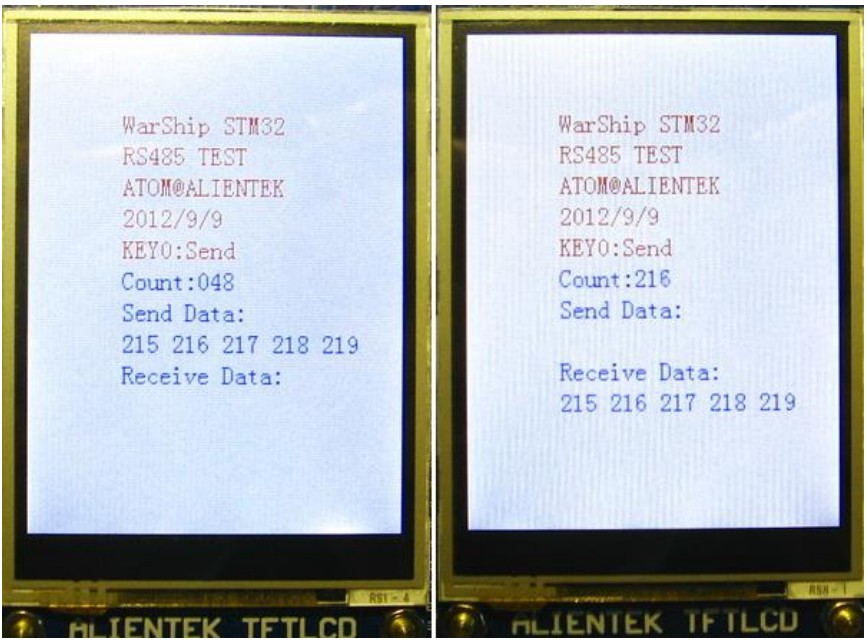

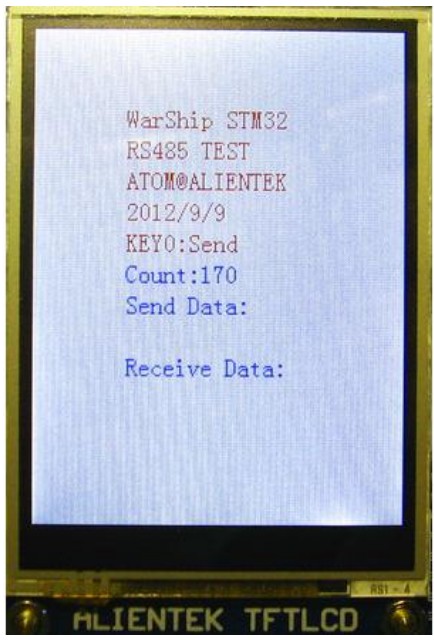

(4) 테스트 결과는 아래 이미지를 참조하세요




4.25 CAN 통신 테스트

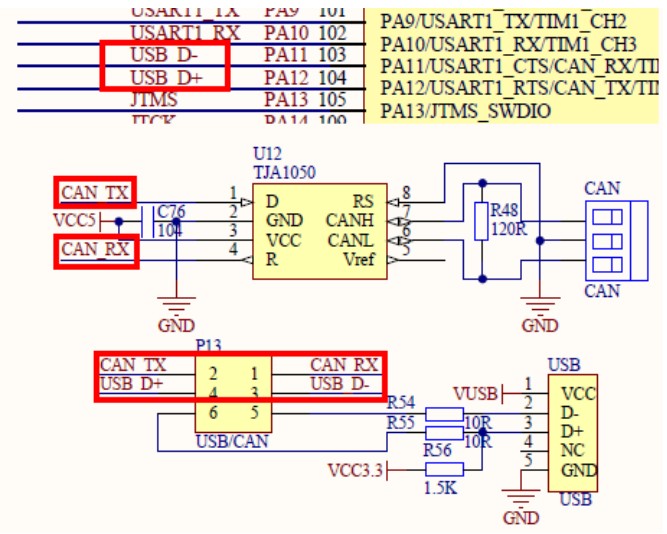

(1) TJA1050와STM32 연결회로도

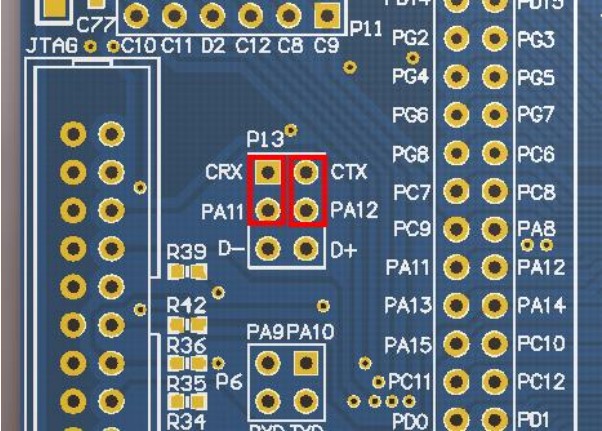

(2) 점퍼 연결방법

(3) /Examples/25 CAN transceiver 디렉토리(*두 보드에 모두 이 프로그램을 다운받아야 합니다)

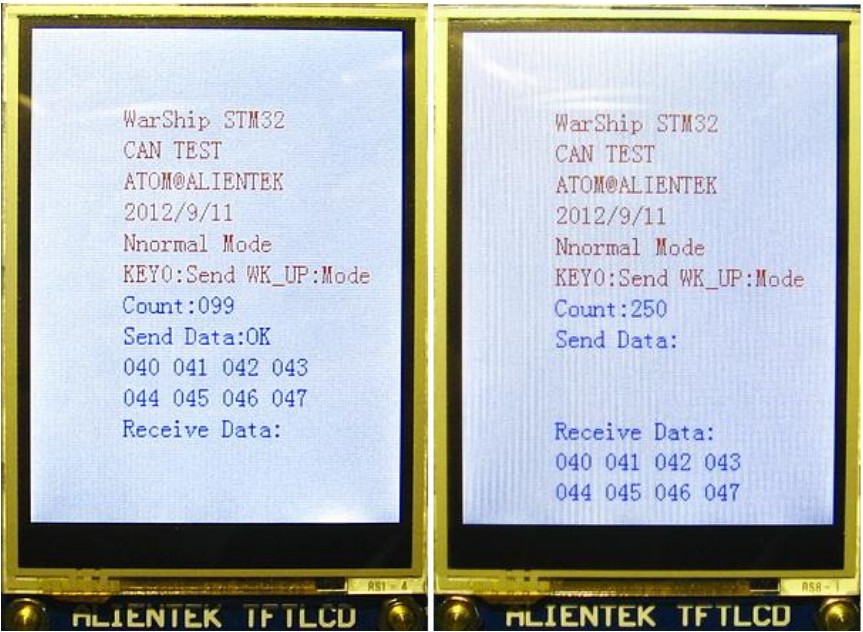

(4) 테스트 결과는 아래 이미지를 참조하세요


프로그램 실행시 화면

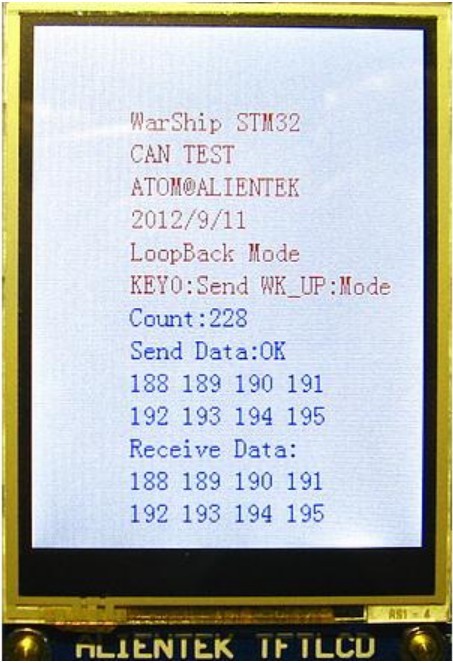

테스트 결과


4.26 터치 스크린 테스트

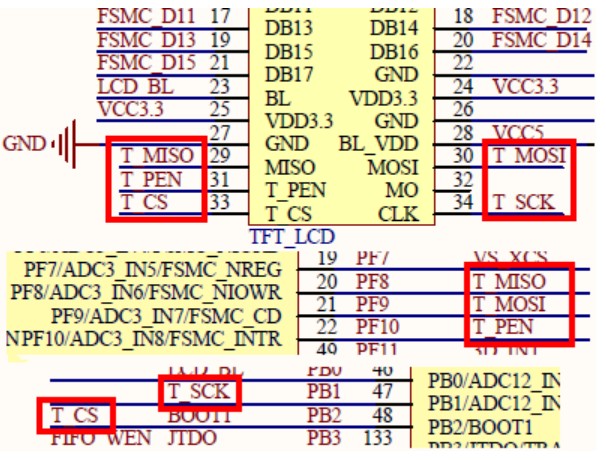

(1) 터치스크린과STM32 연결회로도


(2) /Examples/26 Touch screen 디렉토리
(3) 테스트 결과는 아래 이미지를 참조하세요

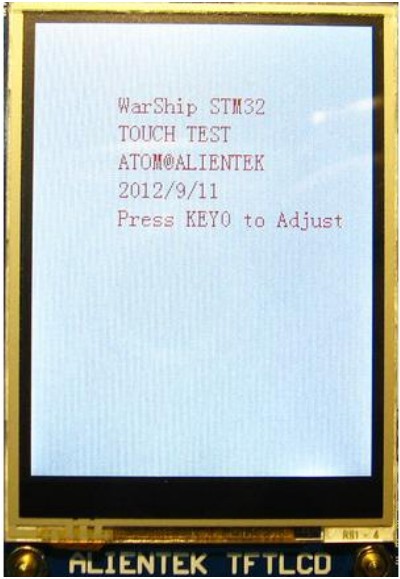

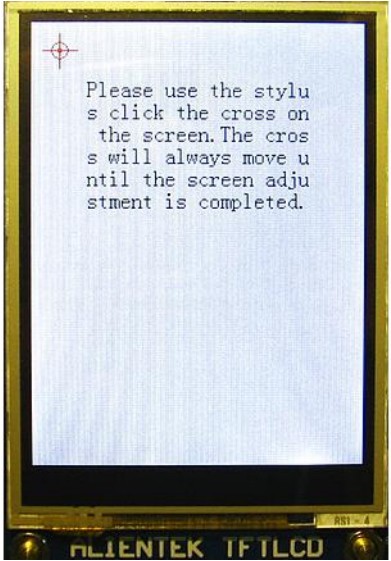

프로그램 실행시 화면
DS0이 지속으적으로 ON/OFF

커렉트가 이미 되있으면 바로 스크린을 터치하여 내용을 입력할수 있습니다.
커렉트가 안 될 경우엔 위 이미지처럼 커렉트를 먼저 진행하셔야 합니다.

4.27 적외선 원격 제어 테스트

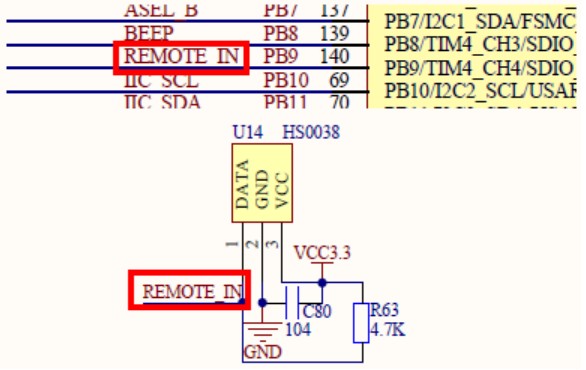

(1) 적외선신호접수기와STM32 연결회로도


(2) /Examples/27 Infrared remote control 디렉토리
(3) 테스트 결과는 아래 이미지를 참조하세요

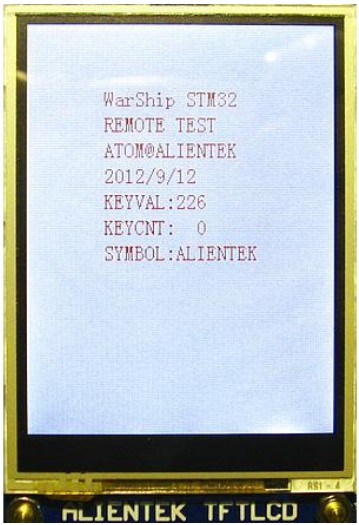

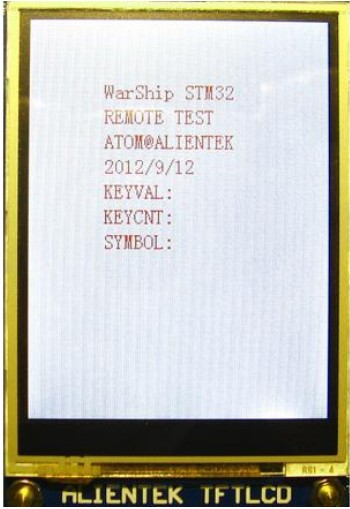

프로그램 실행시 화면

리모컨 키를 누르시면 화면에서처럼 키를 누른 횟수와 키의 번호가 나타납니다

4.28 JOY STICK 테스트
4.29 3Axis acceleration sensor 테스트
4.30 DS18B20 temperature sensor 테스트
4.31 DHT11 Digital temperature and humidity sensor 테스트
4.32 무선 통신 테스트
4.33 PS/2 mouse 테스트

4.34 FLASH Simulation EEPROM 테스트
4.35 FM 송수신 테스트
4.36 CAMERA OV7670 테스트
4.37 외부 SRAM 테스트
4.38 Memory Management 테스트
4.39 SD카드 테스트
4.40 FATFS 테스트
4.41 Chinese character display 테스트
4.42 Picture show 테스트
4.43 CAMERA BMP 테스트
4.44 Music player 테스트
4.45 Recorder 테스트
4.46 Handwriting recognition 테스트
4.47 Serial ports IAP 테스트
4.48 Touch USB MOUSE 테스트
4.49 USB card reader 테스트
4.50 USB sound card 테스트
4.51 ENC28J60 Network 테스트

5. 프로그래밍 가이드

5.1 Keil MDK 4.2x
