STM32F10x Keil MDK 프로그래밍 가이드
* Update history
- 2011.6.13 : 초기 Release
1. 프로그램 개발을 위한 Keil MDK 컴파일러 설정 방법과 컴파일
1. 프로그램 개발을 위한 Keil MDK 컴파일러 설정 방법과 컴파일
- Keil MDK를 실행 합니다.

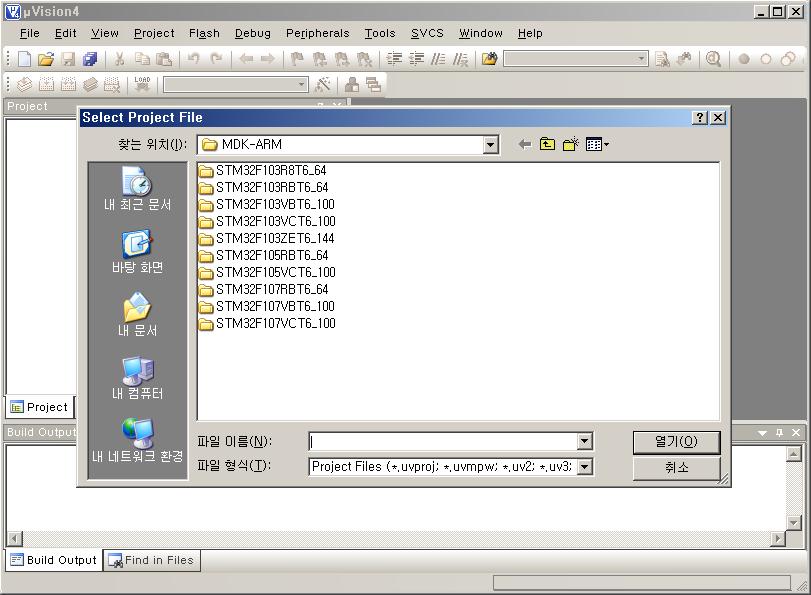

- STM32 코어의 종류에 따라서 프로젝트 파일을 선택합니다.( Project/Open Project 메뉴 )
이 메뉴얼에서는 STM32F103VCT6 코어를 예제로 설명 합니다. Keil 프로젝틀 파일들을 미리 CPU종류별로
만들어 두었습니다. 여기서는 STM32F103VCT6_100 프로젝트를 로딩 합니다.

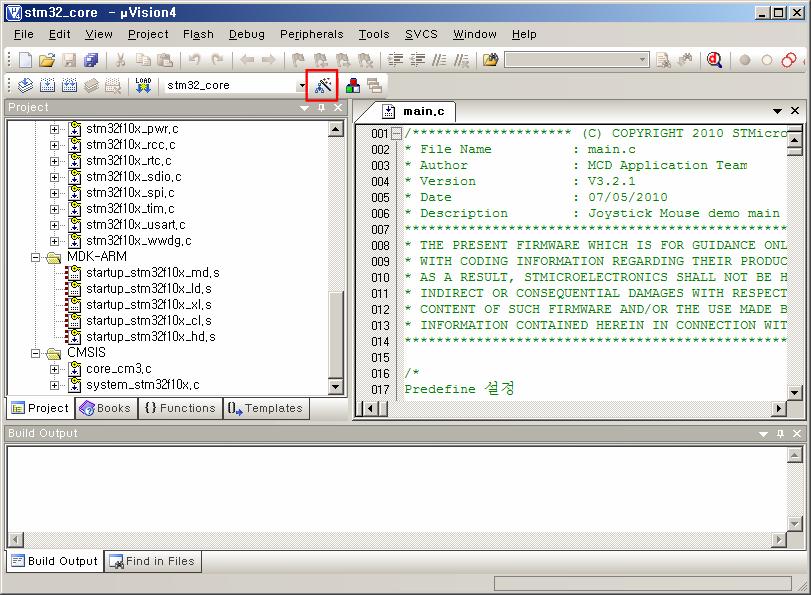

- 프로젝트 설정을 변경하기 위해서 프로젝트 옵션 아이콘을 클릭 합니다. 아래그림 참조

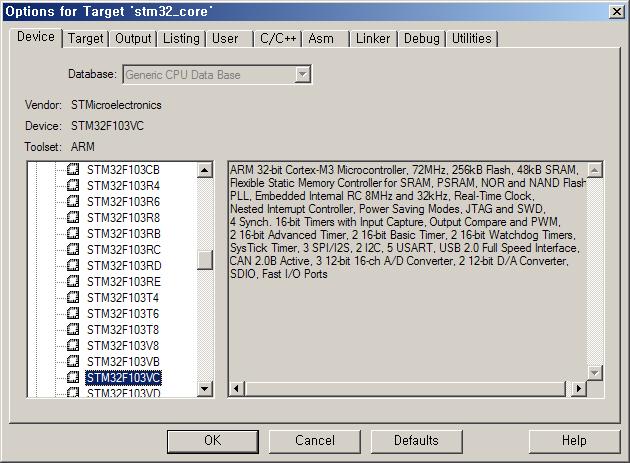

- 디바이스 설정

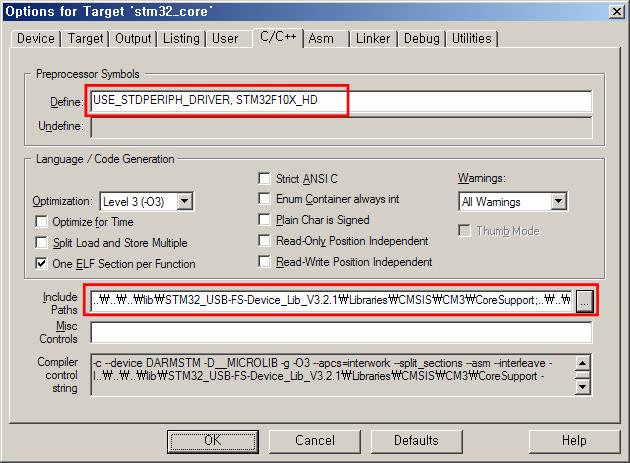

- Preprocessor Define, Include Path 설정
Preprocessor 정의에서 "USE_STDPERIPH_DRIVER" 는 공토사항이고 "STM32F10X_HD" 는 CPU의 종류에 따라서 달라질수 있습니다.
Define에 대한 자세한 사항은 아래 표를 참조하시기 바랍니다.
핀 사양별 분류 |
제품이름 |
predfine 설정 |
| LQFP64 | STM32F103R8T6 코어모듈 STM32F103RBT6 코어모듈 STM32F105RBT6 코어모듈 STM32F107RBT6 코어모듈 |
USE_STDPERIPH_DRIVER, STM32F10X_MD USE_STDPERIPH_DRIVER, STM32F10X_MD USE_STDPERIPH_DRIVER, STM32F10X_CL USE_STDPERIPH_DRIVER, STM32F10X_CL |
| LQFP100 | STM32F103VBT6 코어모듈 STM32F103VCT6 코어모듈 STM32F105VCT6 코어모듈 STM32F107VCT6 코어모듈 STM32F107VBT6 코어모듈 |
USE_STDPERIPH_DRIVER, STM32F10X_HD USE_STDPERIPH_DRIVER, STM32F10X_HD USE_STDPERIPH_DRIVER, STM32F10X_CL USE_STDPERIPH_DRIVER, STM32F10X_CL USE_STDPERIPH_DRIVER, STM32F10X_CL |
| LQFP144 | STM32F103ZET6 코어모듈 | USE_STDPERIPH_DRIVER, STM32F10X_HD |
Include Path = "..\..\..\lib\STM32_USB-FS-Device_Lib_V3.2.1\Libraries\CMSIS\CM3\CoreSupport;..\..\..\lib\STM32_USB-FS-Device_Lib_V3.2.1\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x;..\..\..\lib\STM32_USB-FS-Device_Lib_V3.2.1\Libraries\STM32_USB-FS-Device_Driver\inc;..\..\..\lib\STM32_USB-FS-Device_Lib_V3.2.1\Libraries\STM32F10x_StdPeriph_Driver\inc;..\..\..\src"

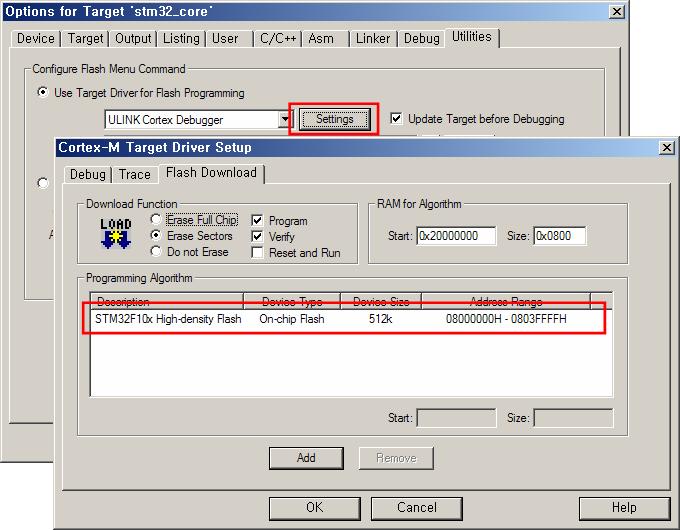

- JTAG장비를 위한 플래시 로더 설정
- CPU종류에 따른 startup 어셈블리 파일 설정
CPU종류에 따라서 Startup파일을 다른 파일을 이용해서 컴파일 해야 합니다. CPU종류에 따른 다른 사항은 앞에서 설명한 Preprocessor 정의에 따라서 달라 집니다.

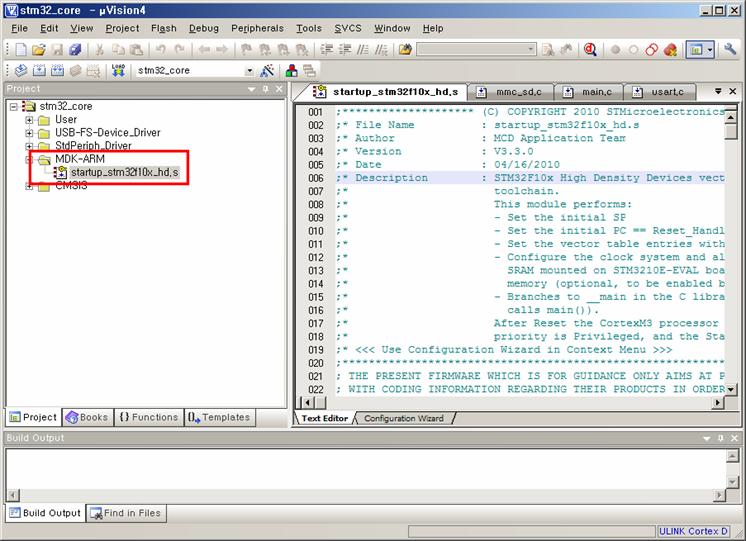

Startup 파일은 소스트리에서 stm32_middle\lib\STM32_USB-FS-Device_Lib_V3.2.1\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm 위치에 있습니다.
CPU종류에 따라서 프로젝트 파일에 올바른 Startup 어셈블리 파일을 추가 해야 합니다.
여기까지 설정이 되었으면 컴파일을 위한 모든 설정은 완료가 된것 입니다. "F7" 버튼을 눌러서 프로젝트를 빌드 합니다.
