Keil MDK, IAR Workbench 에서 H-JTAG을 이용한 다운로드 방법과 디버깅 방법



* Update history

- 2011.7.29 : 초기 Release



1. H-JTAG 소프트웨어 설치
2. H-JTAG 드라이버 설치
3. H-JTAG 을 개발보드의 JTAG 포트에 연결하고 H-JTAG 서버 실행
4. 바이너리(Hex) 파일을 개발보드에 다운로드
5. Keil MDK 에서 H-JTAG USB 를 이용한 디버깅
6. IAR Workbench(EWARM) 에서 H-JTAG USB 를 이용한 디버깅


  STM32를 지원하는 장비에는 H-JTAG, J-Link, ULINK, ST-Link 등 여러 가지가 있습니다.
시리얼을 이용해서 바이너리 이미지를 다운로드 할 수는 있지만 개발 중에 디버깅을 할 수
없다는 단점이 있습니다. 물론 UART나 LED등을 이용해서 기본적인 내용은 확인 할 수는
있지만 그리 효율이 좋지는 못합니다. 그래서 고가의 비용을 투자해서 JTAG장비를 이용하는
것입니다. 여기서는 H-JTAG 장비를 이용하는 방법에 대해서 설명 하도록 하겠습니다.

1. H-JTAG 소프트웨어 설치

* H-JTAG Standard 제품 구매하기

(1) H-JTAG 2.0 소프트웨어 다운로드
다운로드 후 설치 합니다.
(2) H-JTAG 드라이버 설치

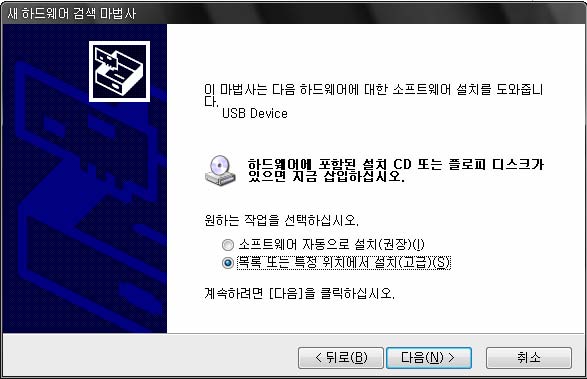

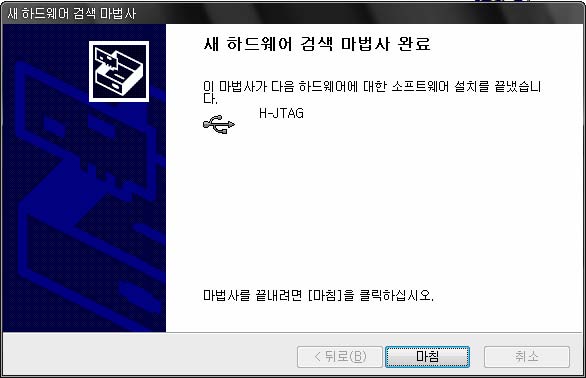

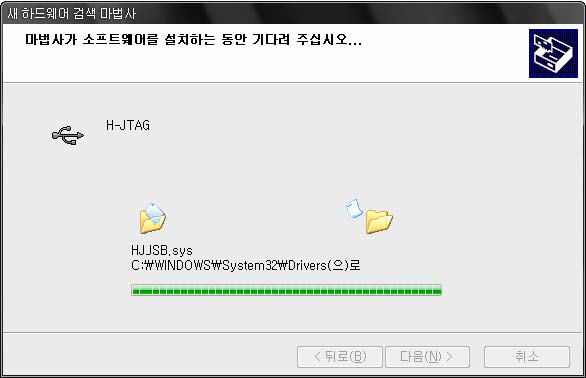

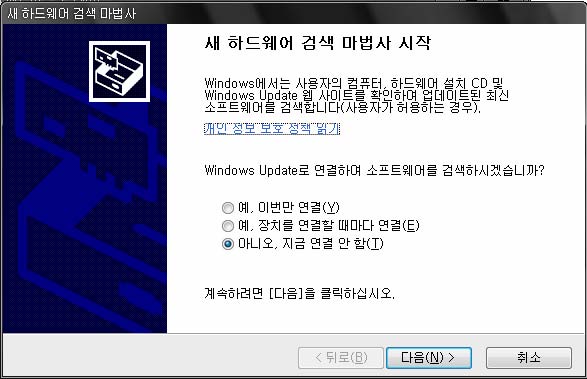

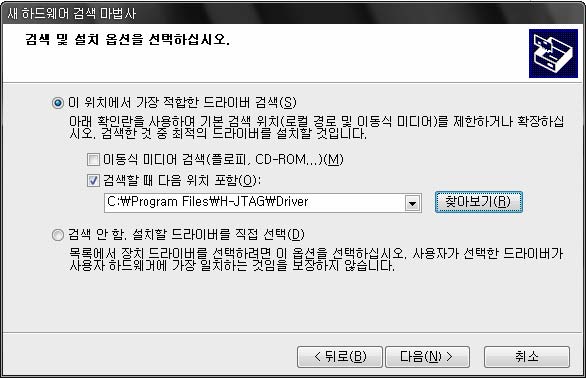

H-JTAG 장비를 PC와 연결하면 USB 드라이버를 설치 해야 합니다.

hjtag

hjtag

hjtag

hjtag

hjtag

3. H-JTAG 을 개발보드의 JTAG 포트에 연결하고 H-JTAG 서버 실행

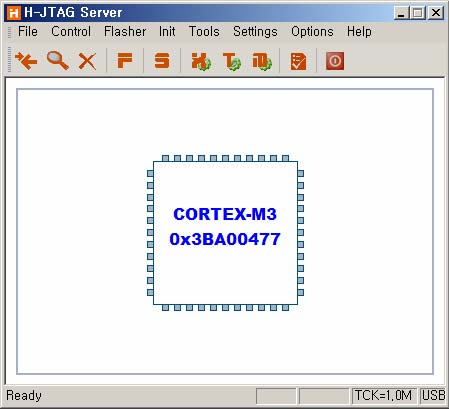

H-JTAG 서버가 실행 되면서 아래와 같이 Cortex-M3를 Detect 하게 됩니다.

hjtag

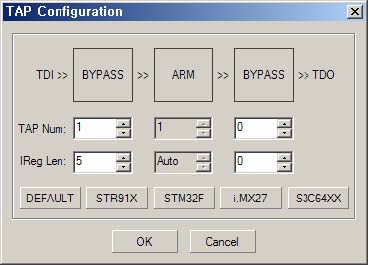

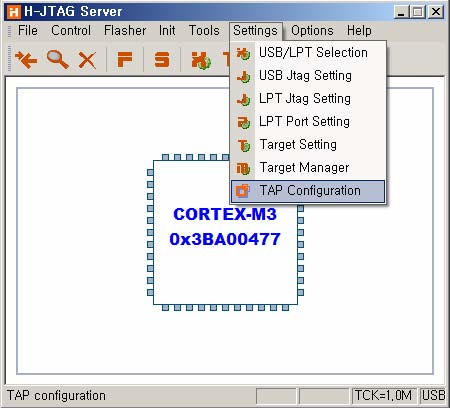

Cortex-M3 용 “TAP Configuration” 설정

hjtag

"STM32F" 버튼 클릭

hjtag

4. 바이너리(Hex) 파일을 개발보드에 다운로드

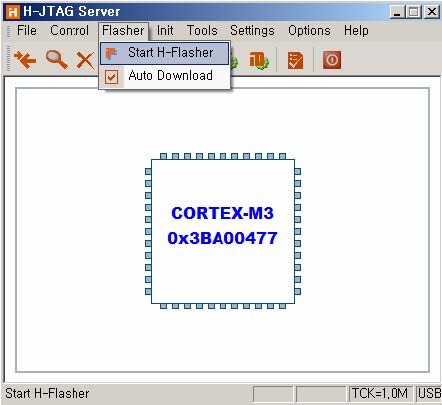

H-Flasher 실행

hjtag

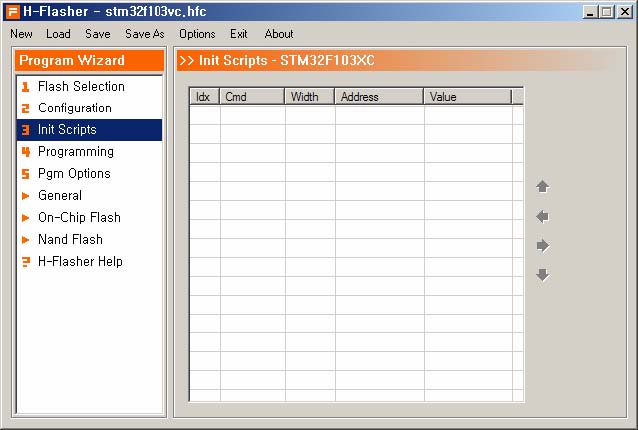

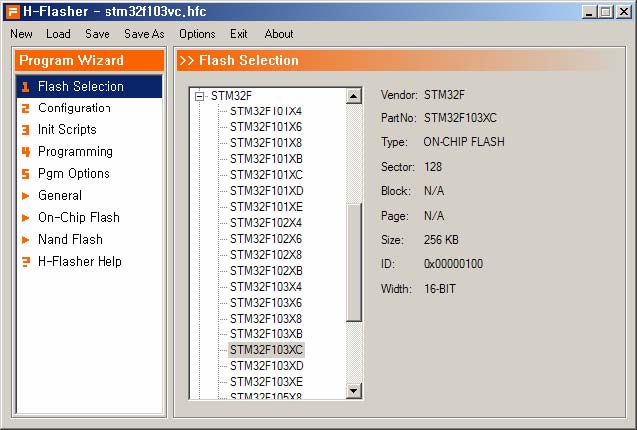

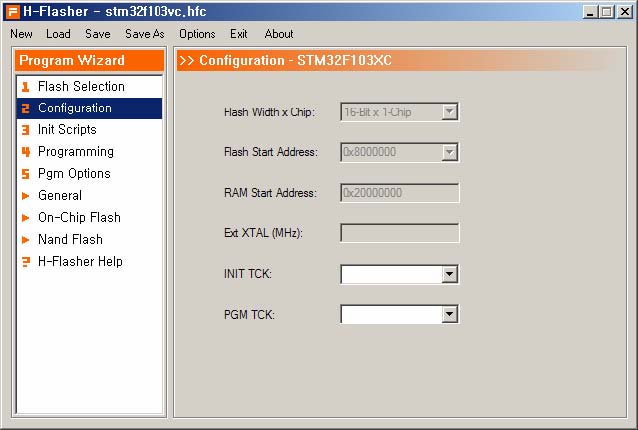

H-Flasher 설정

hjtag

hjtag

hjtag

hjtag

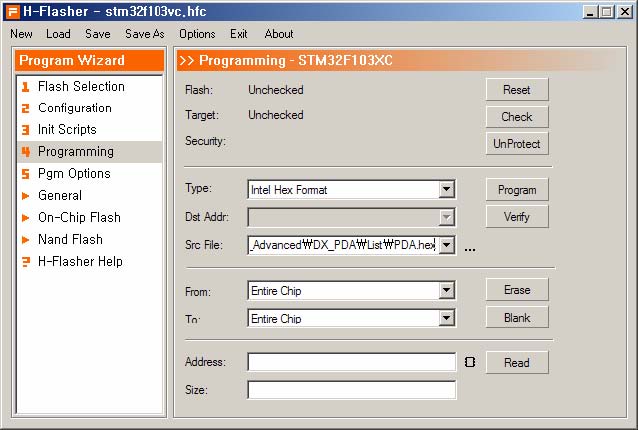

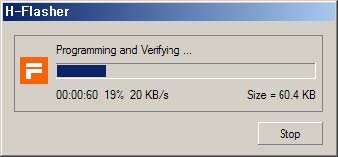

"Program" 버튼 클릭

hjtag

5. Keil MDK 에서 H-JTAG USB 를 이용한 디버깅

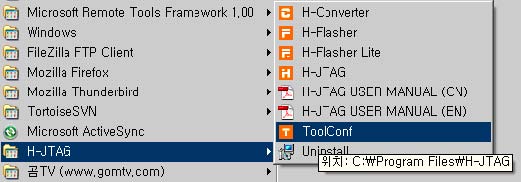

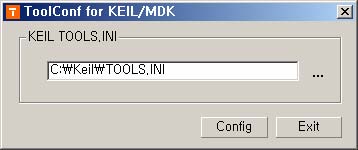

Toolconf 를 실행 시켜서 Keil MDK의 디버거 설정에 H-JTAG RDI 인터페이스 추가

hjtag

"Config" 버튼 클릭

hjtag

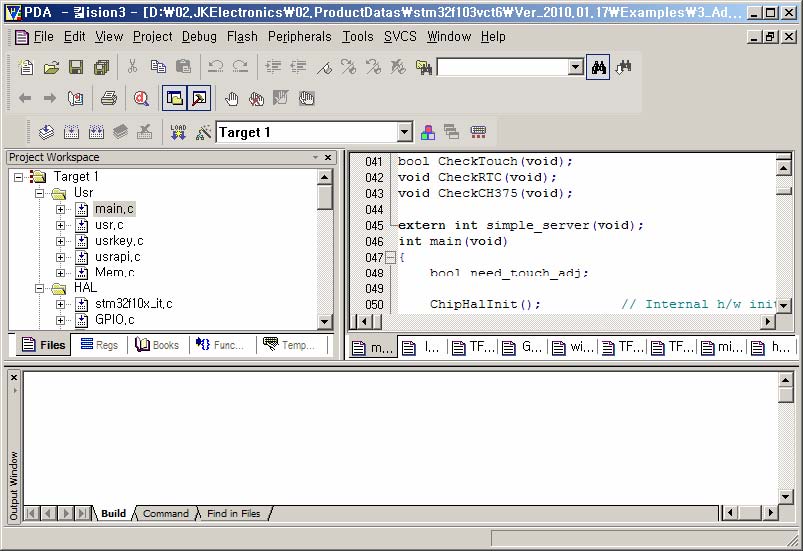

MDK 디버거 설정을 위해서 "Option for target" 아이콘 클릭

hjtag

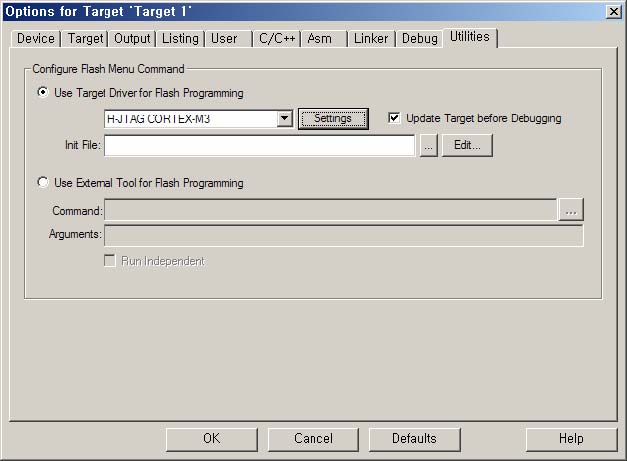

디버거를 "H-JTAG CORTEX-M3" 로 설정 한 후 "Setting" 버튼을 누르면

hjtag

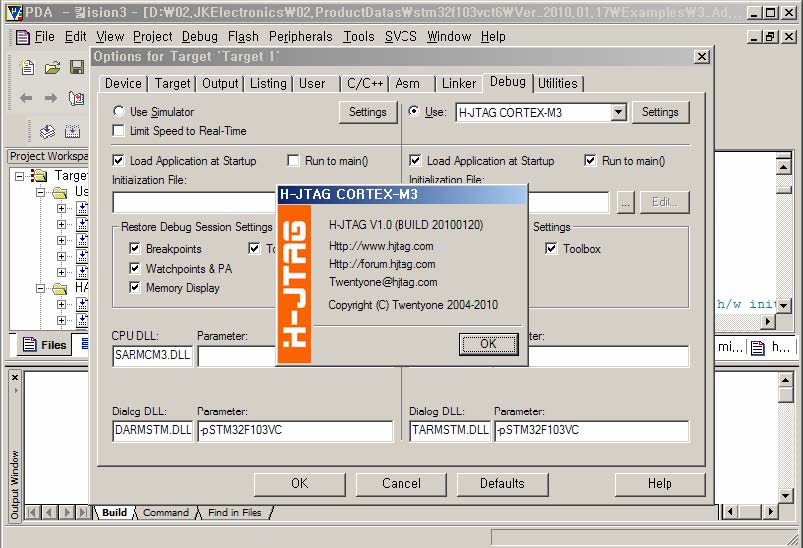

아래와 같이 H-JTAG About 창이 나와야 합니다.

hjtag

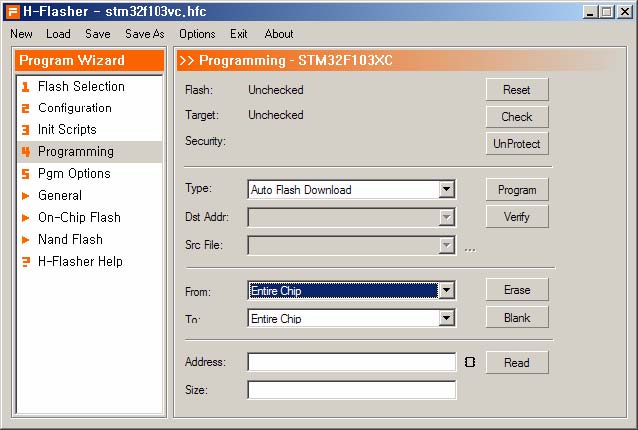

- H-Flasher 설정(디버깅을 위해서는 "Auto Flash Download" 로 설정)

hjtag

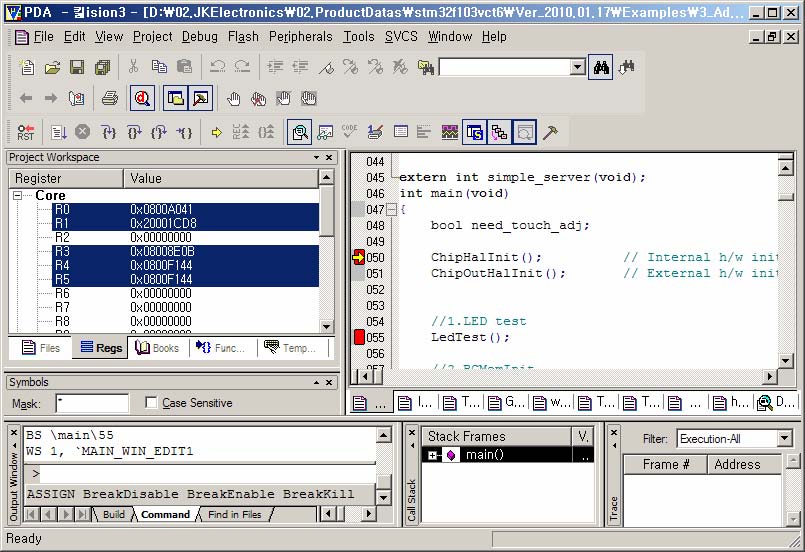

- 디버깅 시작
H-Flasher 에서 "Auto Flash Download" 로 설정 하면 디버깅 시작 시 자동으로 H-Flasher 가 호출 되어서
타겟에 이미지를 다운로드 하게 됩니다. 여기서 한가지 주의 할 점은 Keil MDK환경에서는 디버깅 시작 시에만 이미지를 다운로
드 할 수 있고 이미지만 다운로드 하기 위해서는 H-Flasher에서 직접 실행 해야만 합니다.

hjtag

(6) IAR Workbench(EWARM) 에서 H-JTAG USB 를 이용한 디버깅
IAR에서 디버깅을 하기위해서는 5.4 버전 이상을 사용해야 합니다.

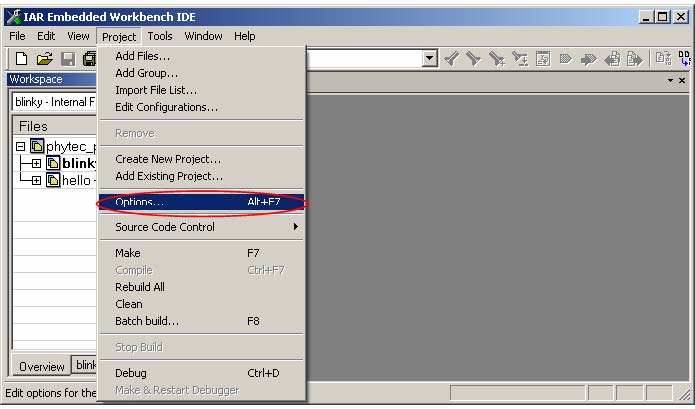

- RDI 인터페이스 Configure

hjtag

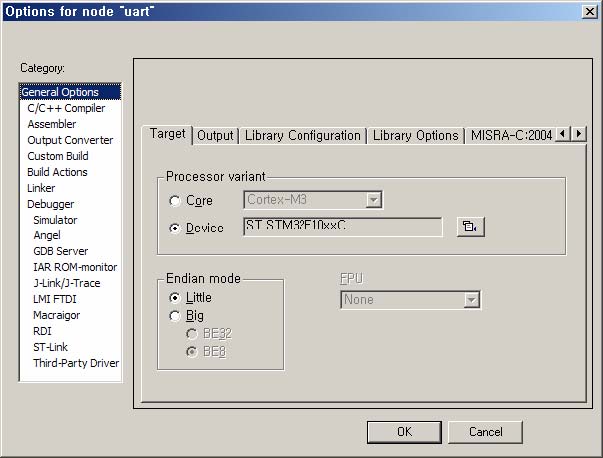

- Target 설정

hjtag

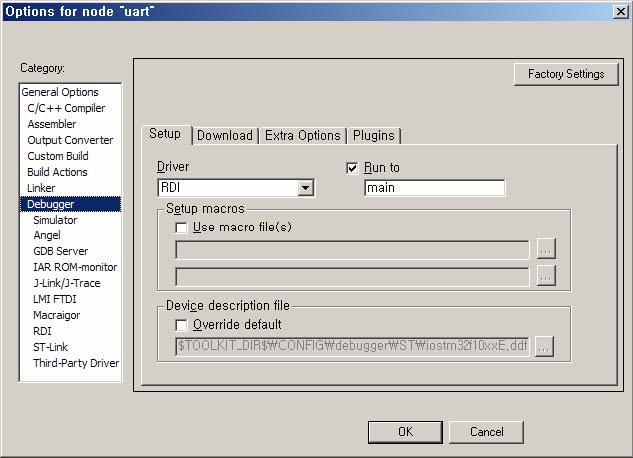

- Debugger 설정을 “RDI” 를 선택

hjtag

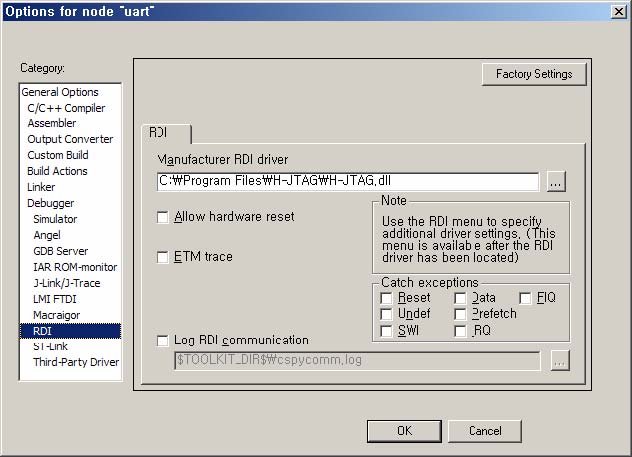

- RDI 디라이버를 "H-JTAG.dll" 로 설정

hjtag

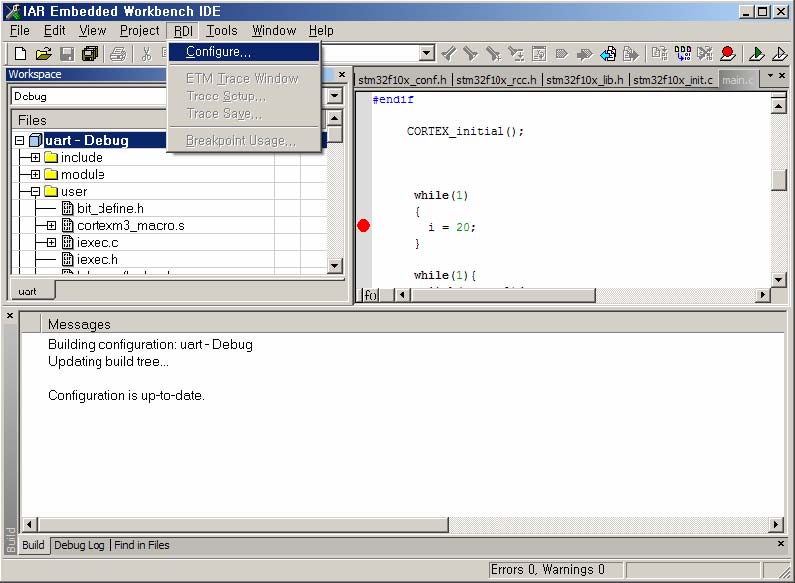

- RDI -Configure

hjtag

hjtag

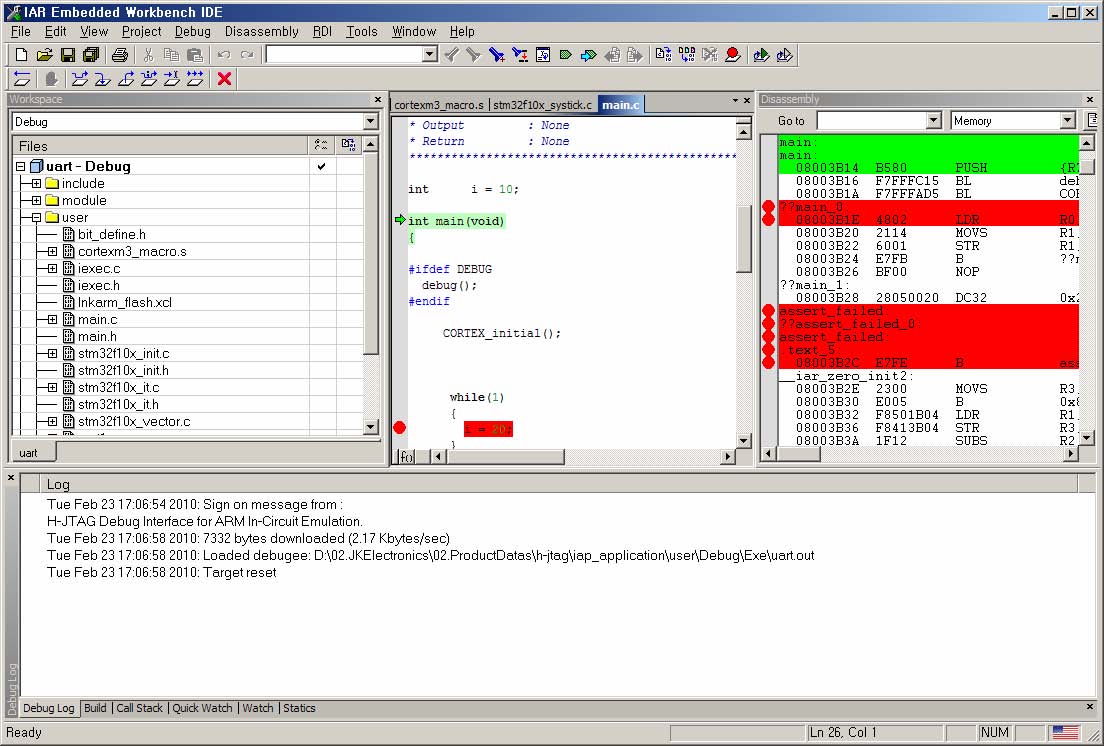

- 디버깅 시작

hjtag
