S5PV210 StartKit Android 개발자 가이드
* Update history
- 2011.12.21 : 초기 Release
2011.12.26 S/W 업데이트
1. Android 2.3 지원 소프트웨어(BSP)
2. S5PV210 StartKit allocation of resources for Android
3. 개발환경 구축
4. 커널 수정 및 컴파일
1. Android 2.3 지원 소프트웨어(BSP)
- S5PV210 StartKit 소프트웨어 리소스 및 예제소스(새창)2. S5PV210 StartKit allocation of resources for Android
2.1 메모리 구성
Address |
Size（MB） |
Description |
|
0x0000_0000 |
0x1FFF_FFFF |
512 |
IROM&IRAM |
0x2000_0000 |
0x3FFF_FFFF |
512 |
DDR(512M) |
0x4000_0000 |
0x5FFF_FFFF |
512 |
|
0x6000_0000 |
0x7FFF_FFFF |
512 |
|
0x8000_0000 |
0x8FFF_FFFF |
256 |
DM9000AEP(BANK1) |
0x9000_0000 |
0x9FFF_FFFF |
256 |
|
0xA000_0000 |
0xAFFF_FFFF |
256 |
|
0xB000_0000 |
0xBFFF_FFFF |
256 |
NAND(256M) |
0xC000_0000 |
0xCFFF_FFFF |
256 |
|
0xD000_0000 |
0xDFFF_FFFF |
256 |
|
0xE000_0000 |
0xFFFF_FFFF |
512 |
|
2.2 Nand 플래시 구성
Address |
Size |
Description |
|
0x0000_0000 |
0x000F_FFFF |
1MB |
bootloader（u-boot） |
0x0010_0000 |
0x005F_FFFF |
5MB |
recovery |
0x0060_0000 |
0x00AF_FFFF |
5MB |
kernel（linux） |
| 0x00B0_0000 | 0x00FF_FFFF | 5MB | ramdisk |
| 0x0100_0000 | 0x07DF_FFFF | 110MB | system |
| 0x07E0_0000 | 0x091F_FFFF | 20MB | cache |
| 0x0920_0000 | 0x0FFF_FFFF | 110M | userdata |
Note : 현재 2.3 Android에서는 30MB 까지 userdata 영역으로 사용할 수 있습니다.
3. 개발환경 구축
3.1 Cross compiler 툴체인 설치
실제 타겟(개발보드)에서 개발 진행이 어렵기 때문에 보통은 Host machine에서 개발환경을 설치하고 개발을 진행 하게 됩니다. 이때 Host machine에서 개발보드서 실행 가능한 실행파일을 생성시켜주는 컴파일러를 크로스 컴파일러라고 합니다. 예를 들면 x86환경의 PC에서 ARM, MIPS 등의 non x86시스템에서 운영되는 소프트웨어를 개발하게 되는데 S5PV210 개발보드의 임베디드 리눅스의 경우는 EABI라는 ARM사에서 제공하는 arm cross compiler와 JDK 1.5 이상를 사용해서 개발을 진행 하게 됩니다. 또한 이외에도 안드로이드 소스를 컴파일 하기위해서는 많은 패키지가 필요 합니다.
이 개발보드에서 제공하는 모든 리눅스 관련 소스는 x86 Vmware 6.0에 설치된 Ubuntu 10.04 에서 arm-linux-gcc-4.4.1 로 컴파일 하였습니다.
(1) 안드로이드 컴파일용 패키지 설치
Ubuntu용 Android 컴파일을 위한 Package 를 설치 합니다. Ubuntu HOST PC 에서 다음 명령을 입력 합니다.
# su - root 계정으로 명령 수행을 위해서
root 패스워드 입력
# apt-get install git-core gnupg flex bison gperf libsdl-dev libesd0-dev libwxgtk2.6-dev build-essential zip curl libncurses5-dev zlib1g-dev valgrind
(2) JDK 설치
CD2의 "/android/toolchain/jdk1.6.0_26.tar.bz2" 파일을 host PC의 "/home/s5pv210/toolchain" 에 복사 하고 아래 명령을 수행 합니다.
# tar -jxvf jdk1.6.0_26.tar.bz2
JDK를 편리하게 사용하기 위해서 Path 환경 변수에 추가 합니다.

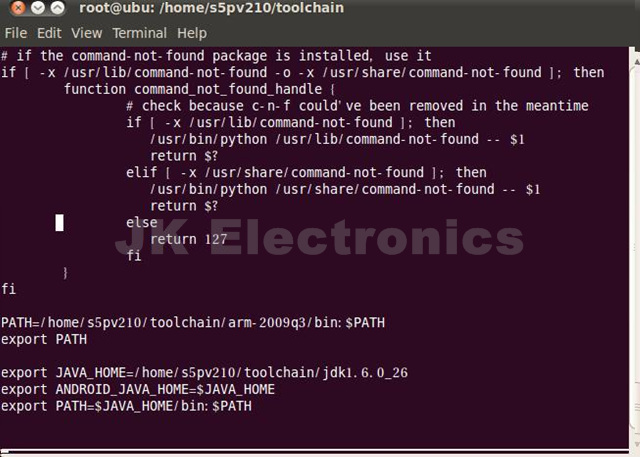

# vi /etc/bash.bashrc
PATH=/home/s5pv210/toolchain/arm-2009q3/bin:$PATH export PATH export JAVA_HOME=/home/s5pv210/toolchain/jdk1.6.0_26 export ANDROID_JAVA_HOME=$JAVA_HOME export PATH=$JAVA_HOME/bin:$PATH |
# exit - root 계정을 빠져 나오기 위해서
위의 수정 사항을 적용하기 위해서 아래 명령을 수행 합니다.
# source /etc/bash.bashrc

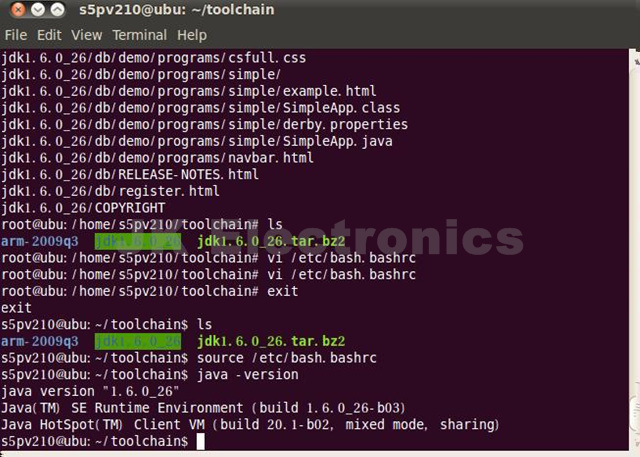

툴체인 설치가 제대로 되었는지 확인 합니다.
# java -version
툴체인 설치가 제대로 되었다면 위와같은 화면이 나옵니다.
4. 커널 수정 및 컴파일
4.1 u-boot 컴파일
CD의 "/android/src/android_gingerbread_realv210_ver_1_2.tar.bz2" 파일을 host PC의 "/home/s5pv210/android/2.3" 에 복사 하고 아래 명령을 수행 합니다.
"android_gingerbread_realv210_ver_1_2.tar.bz2" 의 이름은 안드로이드 소스 버젼에 따라서 이름이 달라 질 수 있습니다.
# cd /home/s5pv210/anroid/2.3
# tar -jxvf android_gingerbread_realv210_ver_1_2.tar.bz2
위의 명령을 수행하면 "android_gingerbread_realv210_ver_1_2" 디렉토리가 생성이 되고 uboot, kernel 소스파일들이 여기에 생성이 됩니다.
/home/s5pv210/android/2.3/android_gingerbread_realv210_ver_1_2/bootable : uboot 소스 디렉토리
/home/s5pv210/android/2.3/android_gingerbread_realv210_ver_1_2/kernel : 커널 소스 디렉토리
# cd android_gingerbread_realv210_ver_1_2/bootable/uboot_smdkv210/
# ./build
에러없이 컴파일이 완료되면 "/home/s5pv210/android/2.3/android_gingerbread_realv210_ver_1_2/bootable/uboot_smdkv210" 디렉토리에 "u-boot.bin" 파일이 생성 됩니다.
4.2 리눅스 커널 설정
안드로이드용 리눅스 커널은 /home/s5pv210/android/2.3/android_gingerbread_realv210_ver_1_2/kernel 디렉토리에 있습니다.
그리고 기본 커널 설정 파일은 "kernel/arch/arm/configs/realv210_defconfig" 파일 입니다.
cd /home/s5pv210/android/2.3/android_gingerbread_realv210_ver_1_2/kernel
make xconfig
make xconfig 명령이 실패 한다면 리눅스 커널 설정 부준을 참조하시기 바랍니다.
아래 설명들은 "xconfig" 환경하에서 설명 합니다. "menuconfig" 환경에서도 비슷하게 진행 되리라 생각 됩니다.
우선 열기 아이콘을 이용해서 "realv210_defconfig" 파일을 선택 해서 개발보드에 맞는 기본 설정값을 가지고 옵니다.
다음 절차는 리눅스 커널 설정 부분과 동일 합니다.
4.3 Android 컴파일
안드로이드를 빌드하기 위해서는 아래와 같은 환경 변수가 설정 되어야 합니다. build_android.sh 파일에 이미 이러한 부분을 설정해 놓았습니다.
android for smdkv210 [[[[[[[ Build android platform ]]]]]]] make -j2 PRODUCT-sec_smdkv210-eng ============================================ PLATFORM_VERSION_CODENAME=REL PLATFORM_VERSION=2.2 TARGET_PRODUCT=sec_smdkv210 TARGET_BUILD_VARIANT=eng TARGET_SIMULATOR= TARGET_BUILD_TYPE=release TARGET_BUILD_APPS= TARGET_ARCH=arm HOST_ARCH=x86 HOST_OS=linux HOST_BUILD_TYPE=release BUILD_ID=FRF91 ============================================ |

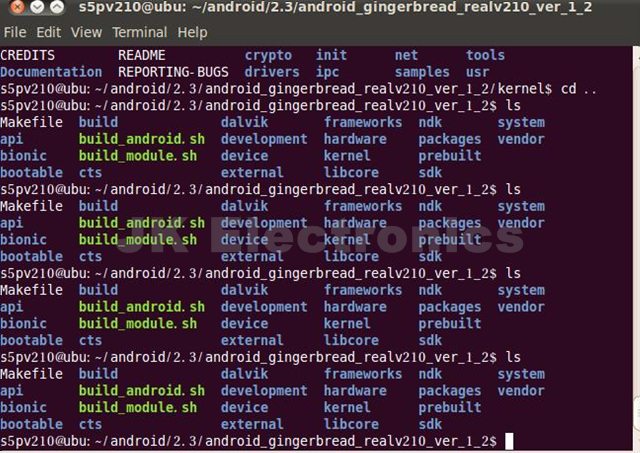

# cd /home/s5pv210/android/2.3/android_gingerbread_realv210_ver_1_2
# ./build_android.sh
컴파일이 완료되면 아래와 같은 디렉토리에 파일들이 생성 됩니다.
/home/s5pv210/android/2.3/android_gingerbread_realv210_ver_1_2/out/target/product/smdkv210 디렉토리 안에
kernel.img, ramdisk-yaffs.img, userdata.img, system.img
