1. AvrStudio 4.x 에서 AVRISP STK500 제품을 이용한 다운로드 방법

1.1 개발환경 다운로드 및 설치

(1) AVR 통합개발 환경인 AvrStudio 4.19 다운로드(사이트 가입과 인증 필요) 후 설치
     http://www.atmel.com/dyn/products/tools_card.asp?tool_id=2725

1.3 ISP 모드를 이용한 다운로드

(1) 타겟 디바이스와 AVRISP STK500 ISP 연결

*** AVRISP STK500 USB 장치가 CDC장치로 올라오는 경우(2023.6.25일 이후 구매자)
-  STK CDC USB드라이버 다운로드및 설치
- 압축을 해제하고
  64비트 시스템인 경우 /64bit/usbser.sys 파일을 C:\Windows\SysWOW64 폴더에 복사하고,
  32비트 시스템인 경우 /32bit/usbser.sys 파일을 C:\Windows\system32 폴더에 복사한다음
  STK 장비를 PC에 연결 합니다.


*** AVRISP STK500 USB 장치가 CH340인 경우
-  CH340 USB드라이버 다운로드및 설치


*** AVRISP STK500 USB 장치가 PL2303인 경우
- AVRISP STK500 제품을 PC와 처음 연결 하였다면 PL2303 USB드라이버를 설치 해야 합니다.
- USB to Serial 드라이버 다운로드 및 설치( 새창 )

- 아래 그림은 타겟 디바이스의 6핀 2열 ISP포트와 연결한 화면 입니다. ( 녹색 LED만 ON )
- 여기서 주의 사항은 ATMEGA128의 경우 ISP포트와 UART0 의 포트번호를 공유하고 있기 때문에
  ISP다운로드를 할 경우에는 UART0 연결을 해제하고 타겟에 전원만 공급하고 있는 상태에서 작업을 해야 합니다.



(2) ISP 연결



장치관리자에서 확인된 포트 번호를 선택하고 AVR Studio 버젼에 따라서 "AVRISP" or "STK500" 을 선택하고 "Connect" 합니다.



"Main" 탭에서 Device를 ATmega128을 선택하고, Programming Mode는 "ISP mode" 로 선택 합니다.



(3) Hex파일 다운로딩

"Fuses" 탭에서 Device의 "Fuses" 비트 값을 확인 합니다.



"Program" 탭에서 "..." 버튼을 눌러서 퓨징할 Hex파일을 선택합니다.



퓨징할 Hex파일을 선택합니다.



"Program" 버튼을 클릭해서 Fusing을 시작 합니다.



Hex파일 Fusing이 완료된 상태 입니다.



1.4 ISP 모드 에러

(1) SUT_CLSEL Fuse 비트 설정에 따른 ISP 모드 연결 에러

- 아래와 같은 에러가 발생하는 경우는 공장 출하시 ATMEGA IC의 Fuse 비트가 "Int RC OSC .. " 로
설정이 되어 있어 Frequency 가 낮게 설정되어 있고, ISP 장비의 동작 Frequency가 높게 설정되어
있어서 발생하는 에러 입니다.


이러한 경우에는 JTAG(ISP)장비의 동작 Frequency를 낮춰 줍니다.





장비의 Frequency를 낮추어 주면 Fuse 비트를 읽거나 쓸수가 있습니다. 그러면 Fuse 비트들을 아래와 같이 맞추어 줍니다.



이렇게 한 다음 장비의 동작 Frequency를 다시 원래대로 높게 설정한 후 사용을 하면 좀더 빠르게 바이너리를
다운로드 할 수 있습니다. 위의 에러는 타겟디바이스에 USB to Serial 장치등이 연결되어 있을경우에도 발생
할 수 있는데, 이러한 이유로 발생하는 경우에는 USB to Serial 장치를 연결 해제하고 타겟 디바이스에
전원만 연결하고 ISP장비를 사용하면 해결이 될수 있습니다.

1.5 WINDOW 10 32bit, 64bit 사용법

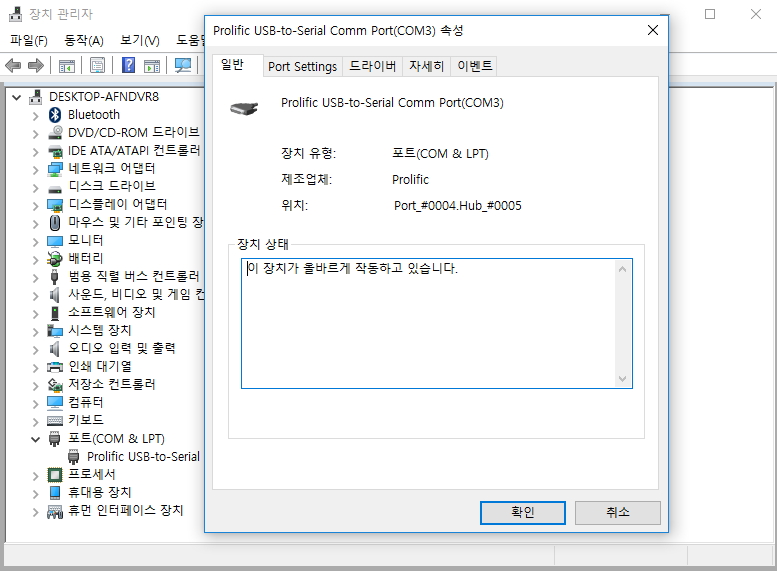

(1). 윈도우10에서 사용하려고 하면 usb포트에 코드10에러라고 뜹니다.

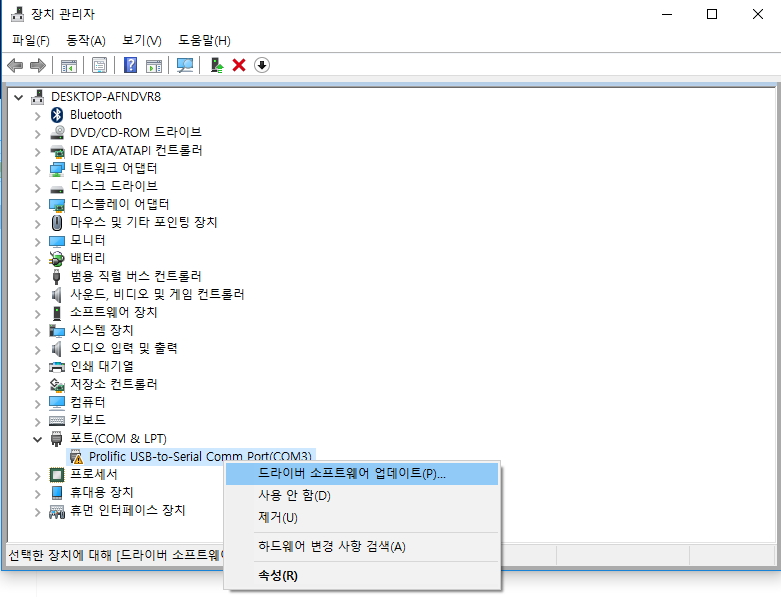

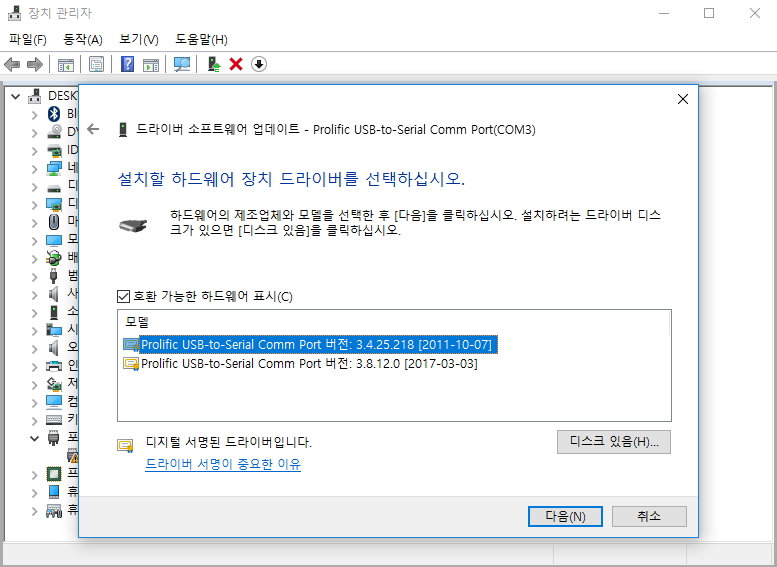

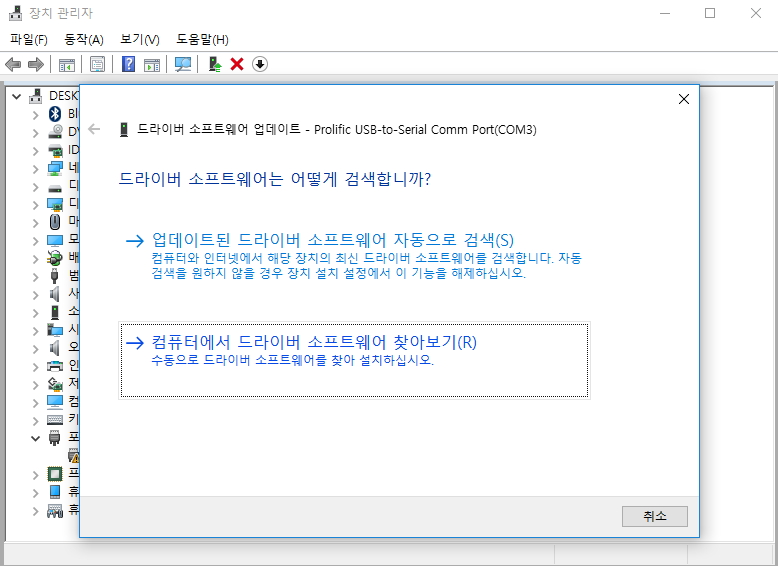

(2). 코드10에러를 잡기 위해선 펌웨어를 다운그레이드 해줘야 합니다.

1.6 ATMEL 7.x 버젼에서 STK500 사용하기

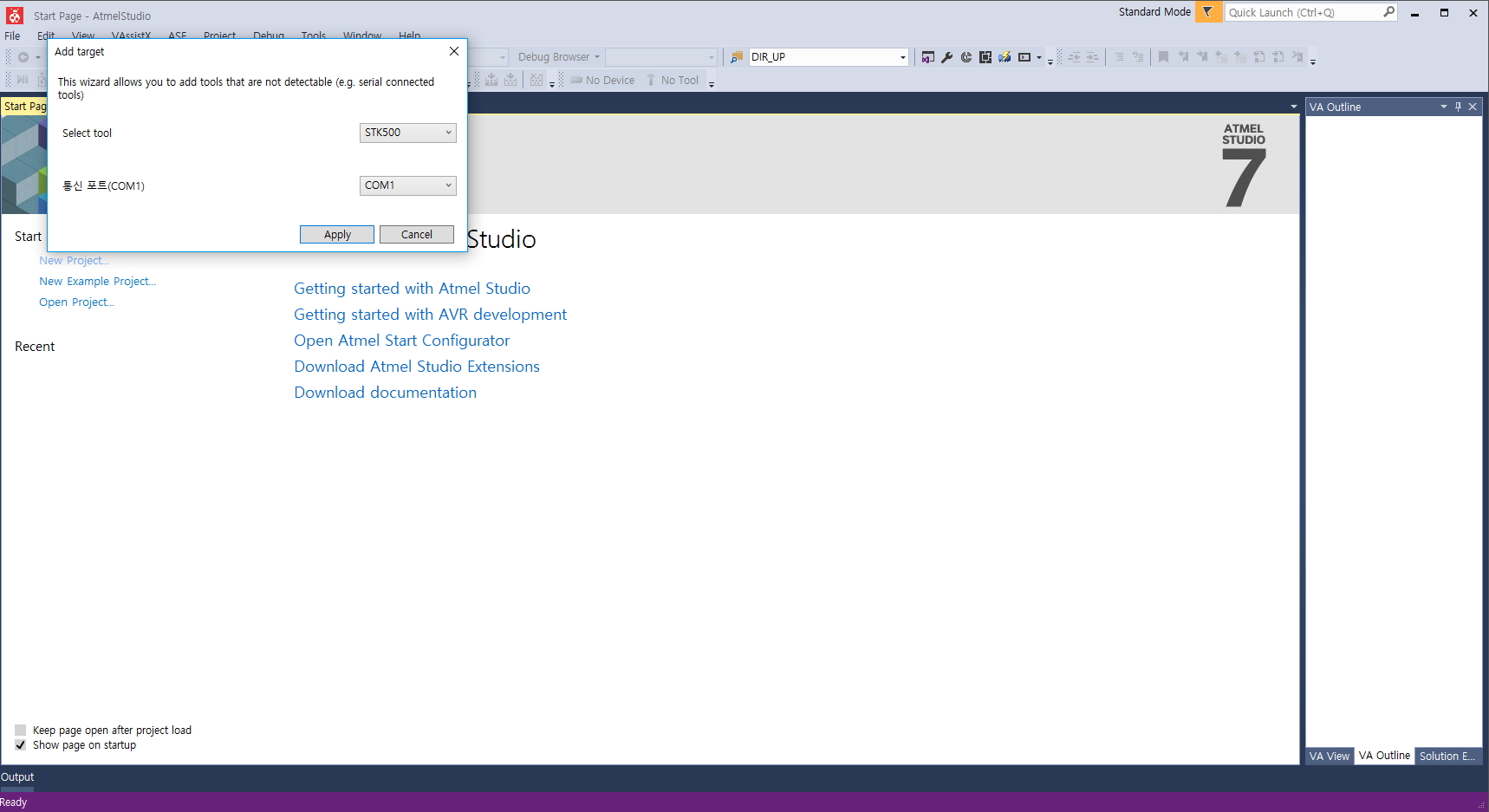

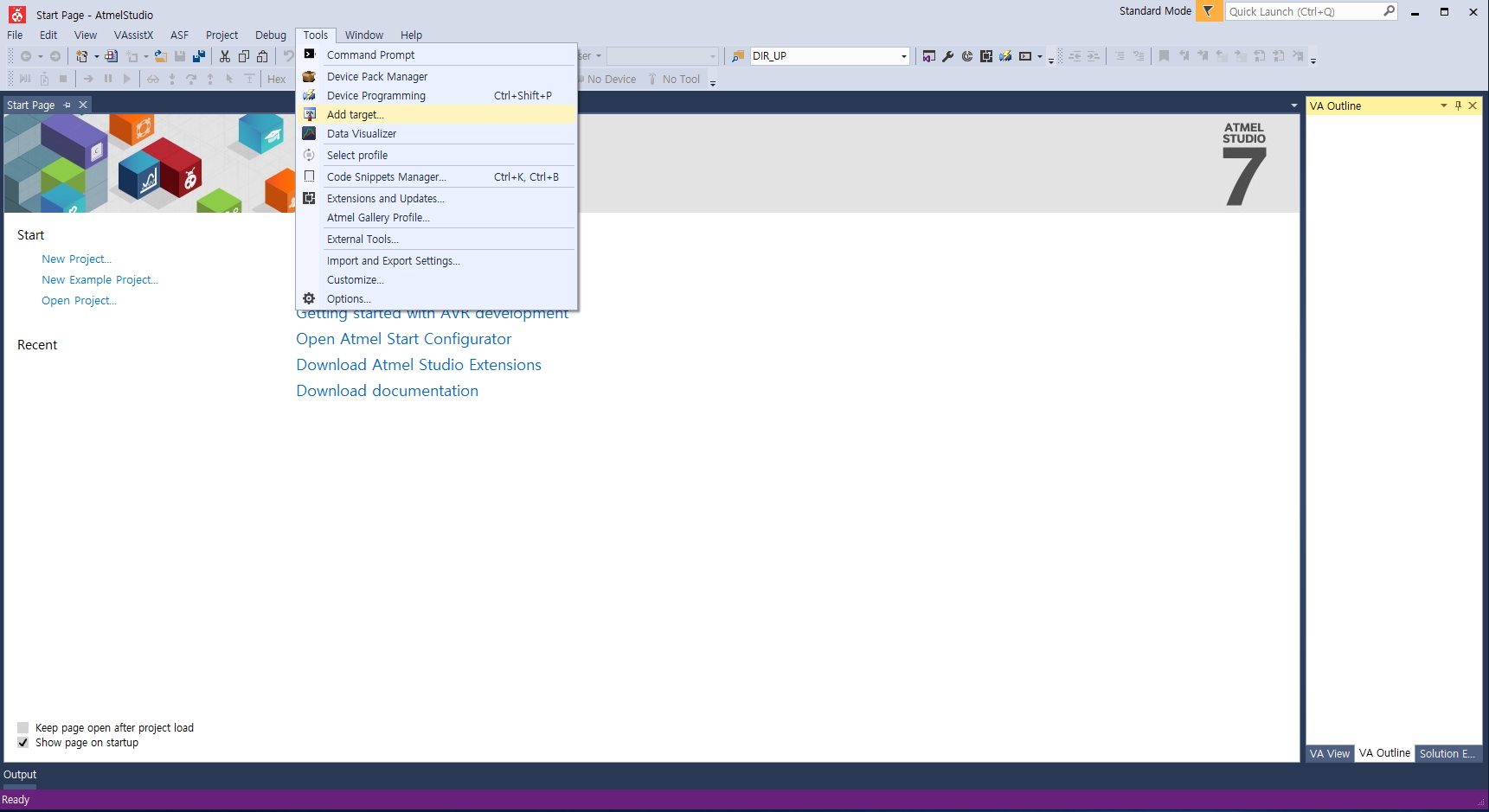

(1). ATMEL 7.x버젼에서 Tools에서 Add target을 선택합니다.

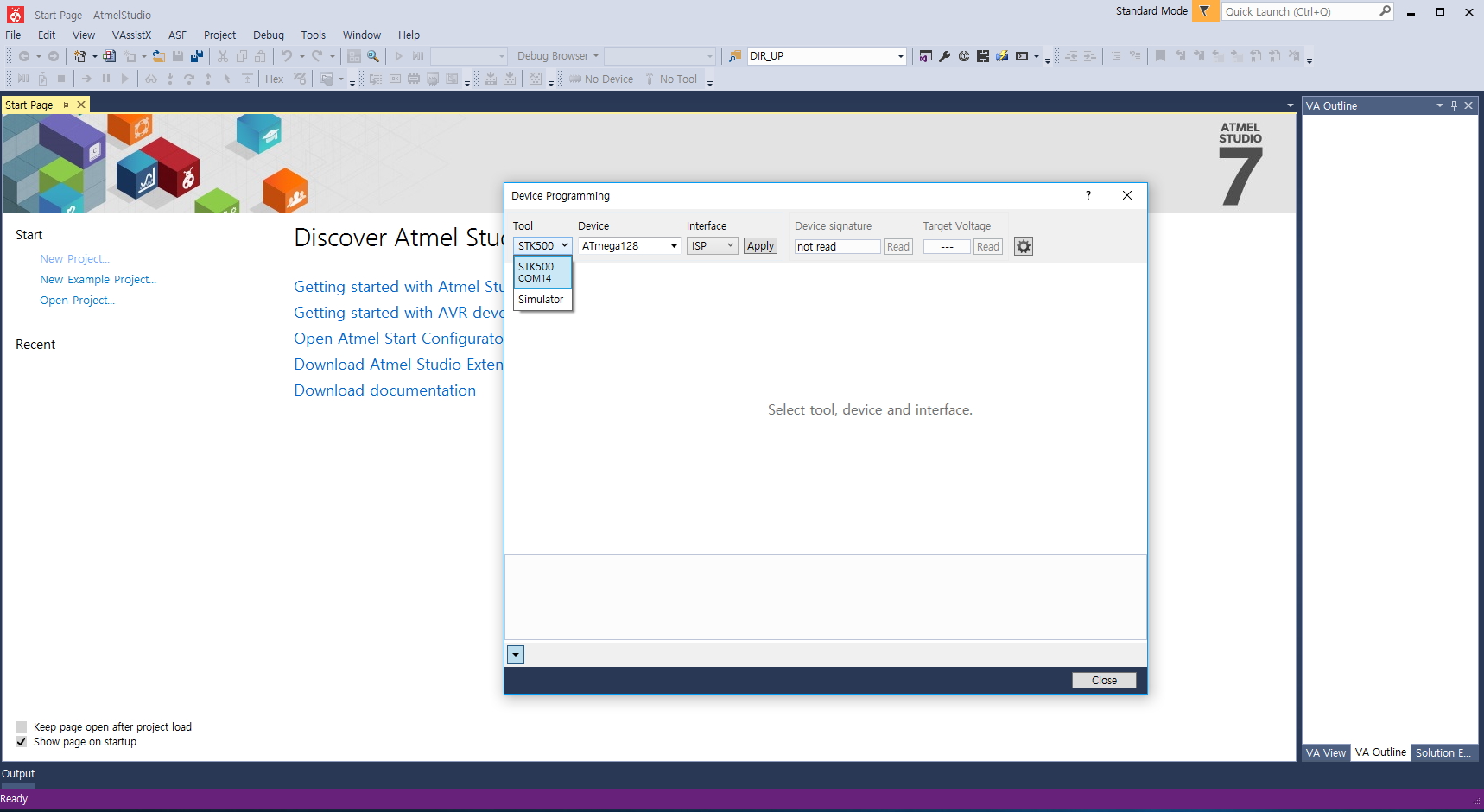

(3). STK500이 추가되어 사용하실 수 있씁니다.

2. ICCAVR 7.x 에서 AVRISP STK500 제품을 이용한 다운로드 방법(새창)
