SHT15 온도 및 습도 측정 센서


이 매뉴얼은 주식회사 제이케이이엠씨(JK EMC) 에 의해서 번역, 수정, 작성 되었고 소유권 또한
주 식회사 제이케이이엠씨(JK EMC)의 것입니다. 소유권자의 허가를 받지 않고 무단으로 수정, 삭제하거나 배포 할 수 없습니다.





SHT15 Humidity Temperature Sensor ( 습도및 온도 측정 센서 모듈 )








  1. SHT15 센서 소개
2. 아 두이노와 같이 사용하기
    2.1 센서 회로도및 외곽 치수
    2.2 아두이노 UNO R3 배선도
    2.3 아두이노 스케치 코드
    2.4 아두이노 스케치 코드 실행 결과


 SHT15 센서 소개

SHT15 센서는 간단히 사용할 수 있고 고정밀의 디지털 온도 및 습도가 측정 가능한 센서입니다.
낮은 비용으로 높은 정밀도와 우수한 장기 안정성을 보여주는 온습도 센서입니다.
단일 칩에 2개의 센서와 판독 회로가 통합되어 통신을 위한 2개의 회선만 필요합니다.
SHT15에 내장되어 있는 2개의 센서는 14비트 아날로그- 디지털 컨버터와 직렬 인터페이스 회로에 결합되어 뛰어난 신호 품질, 빠른 응답시간, 외부 저항에 강한 내성을 가지고 있습니다.




Characteristic Value Unit
Supply Voltage 2.4 ~ 5.5 V
Supply current
(measuring)
0.55~1 mA
Supply current
(average)
2~28 uA
Supply current
(sleep)
1~ 20 uA





SHT15 회로도및 외곽치수

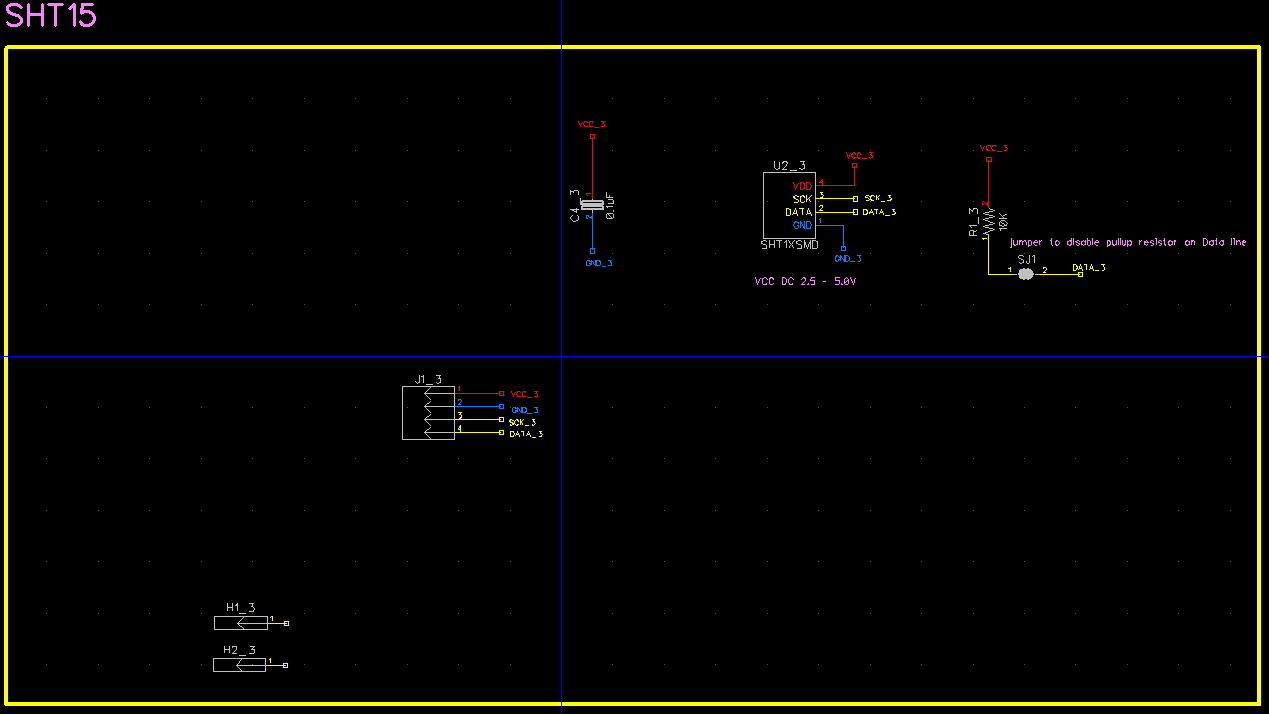

SHT15센서 회로도

     - SHT15 PDF 회로도 다운로드
     - SHT15 데이터시트 다운로드(http://www.jkelec.co.kr)
     - SHT15 DXF 캐드 파일 다운로드
SHT15

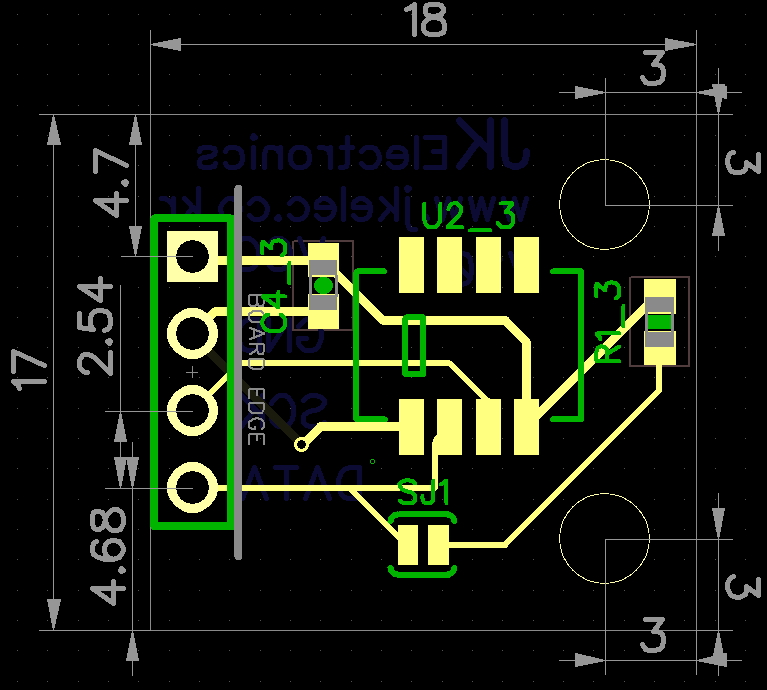

SHT15 센서 외곽(mm단위) 치수

      SHT15

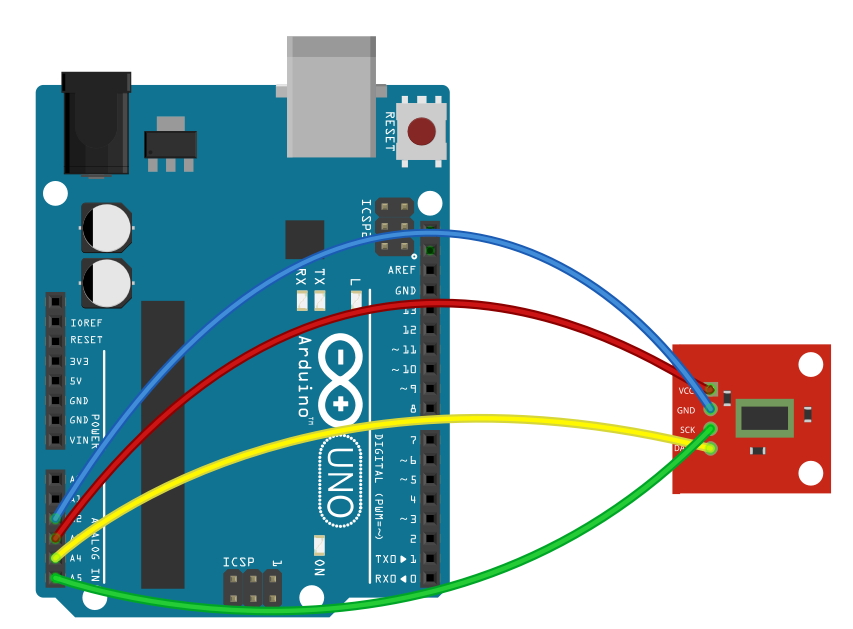

 SHT15 아두이노 UNO R3 배선도

SHT15<---& gt;아두이노
GND  -> A2
Vcc  -> A3
DATA -> A4
SCK  -> A5



- Fritzing 파일 다운로드


SHT15





SHT15 아두이노 스케치 코드

SHT15센서를 이용하여 화씨, 섭씨, 습도를 측정하여 시리얼 데이터로 출력하는 예제 이다.

아두이노 스케치 코드
     - SHT15 온도 및 습 데이터 표시 스캐치 파일 다운로드


#include <SHT1X.h>

float Celsius = 0;
float Fahrenheit = 0;
float humidity = 0;

SHT1x sht15(A4, A5);

int VCC = A3;
int GND = A2;

void setup()
{
Serial.begin(9600);
pinMode(VCC, OUTPUT);
pinMode(GND, OUTPUT);

digitalWrite(VCC, HIGH);
digitalWrite(GND, LOW);
}
void loop()
{
readSensor();
printOut();
delay(1000);
}
void readSensor()
{
Celsius = sht15.readTemperatureC();
Fahrenheit = sht15.readTemperatureF();
humidity = sht15.readHumidity();
}
void printOut()
{
Serial.print(" Temp = ");
Serial.print(Fahrenheit);
Serial.print("F, ");
Serial.print(Celsius);
Serial.println("C");
Serial.print(" Humidity = ");
Serial.print(humidity);
Serial.println("%");
}

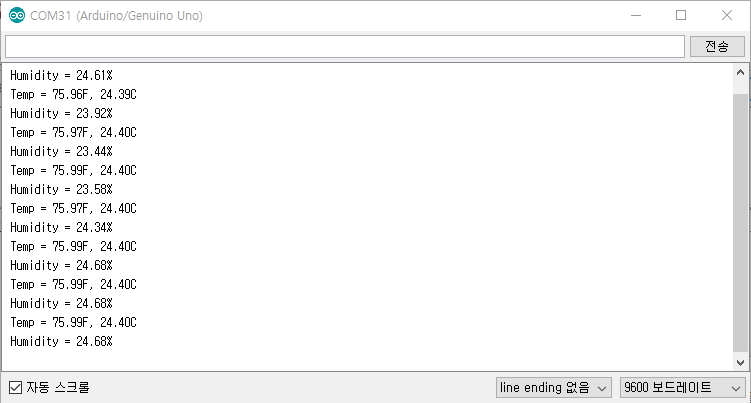

SHT15 아두이노 스케치 코드 실행 결과

시리얼모니터

SHT15
