APDS9960 RGB및 제스쳐 센서


이 매뉴얼은 주식회사 제이케이이엠씨(JK EMC) 에 의해서 번역, 수정, 작성 되었고 소유권 또한
주 식회사 제이케이이엠씨(JK EMC)의 것입니다. 소유권자의 허가를 받지 않고 무단으로 수정, 삭제하거나 배포 할 수 없습니다.





APDS9960 RGB Gesture Sensor 3.3/5V 공용 ( 컬러 제스처 센서 모듈 )








  1. APDS9960 센서 소개
2. 아 두이노와 같이 사용하기
    2.1 센서 회로도및 외곽 치수
    2.2 아두이노 UNO R3 배선도
    2.3 아두이노 스케치 코드
    2.4 아두이노 스케치 코드 실행 결과

2.5 아두이노 스케치 코드 실행 결과 동영상


 APDS9960 센서 소개

APDS9960 센서는 주변 조명과 색상을 측정할수 있고 제스쳐를 감지를 합니다.
이 센서는 컴퓨터, 마이크로 컨트롤러, 로봇등으로 제어할 수 있습니다.
APDS-9960은 UV및 IR 블로킹 필터. 다른방향에 민감한 4개의 다이오드가 장착되어 있습니다.
이 센서의 감지 범위는 10~20cm입니다.
레벨쉬프트가 장착되어 5V도 사용가능하며 작동 전압은 3.3v입니다.





회로도및 외곽치수

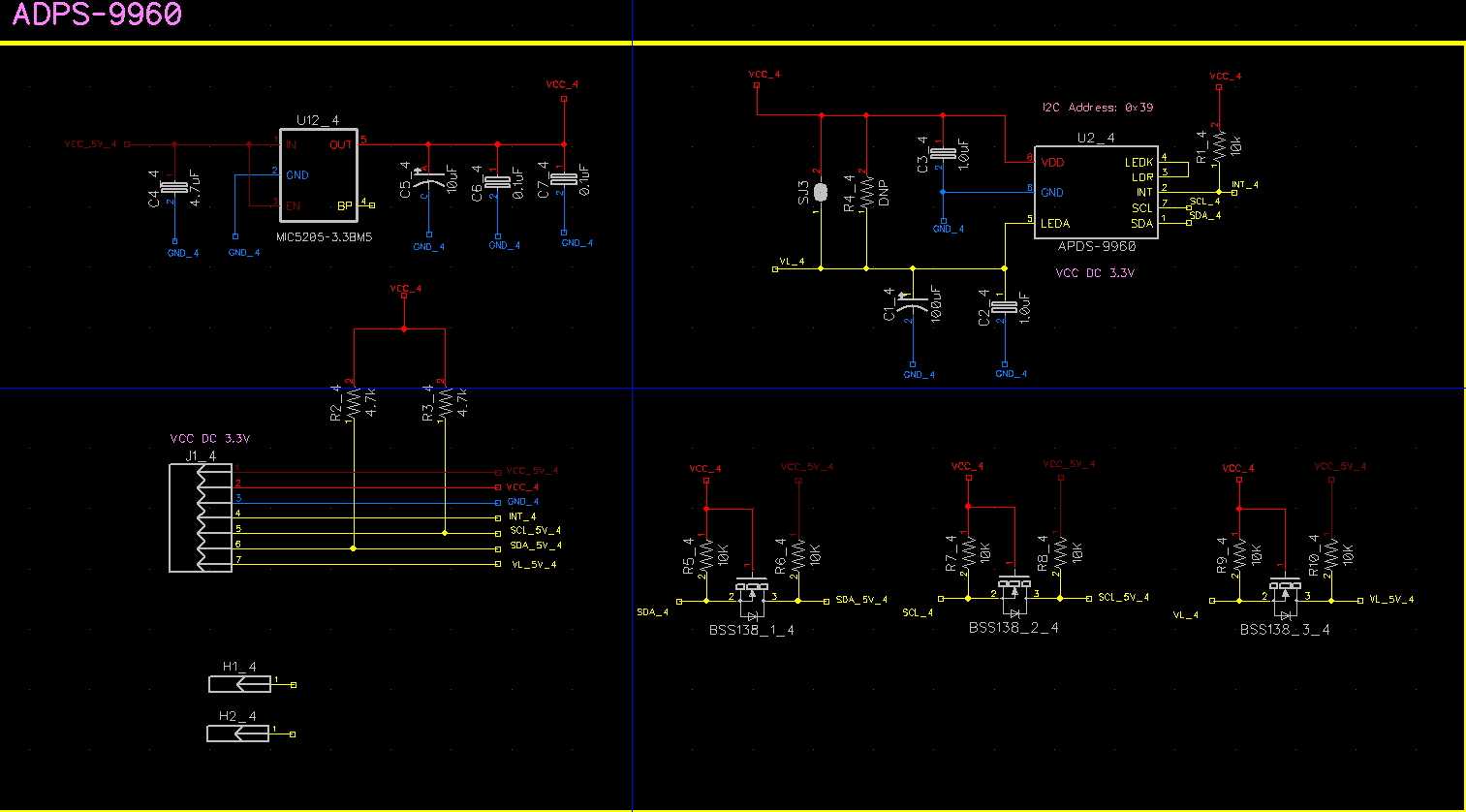

APDS9960센서 회로도

     - APDS9960 PDF 회로도 다운로드
     - APDS9960 데이터시트 다운로드(http://www.jkelec.co.kr)
     - APDS9960 DXF 캐드 파일 다운로드
APDS9960

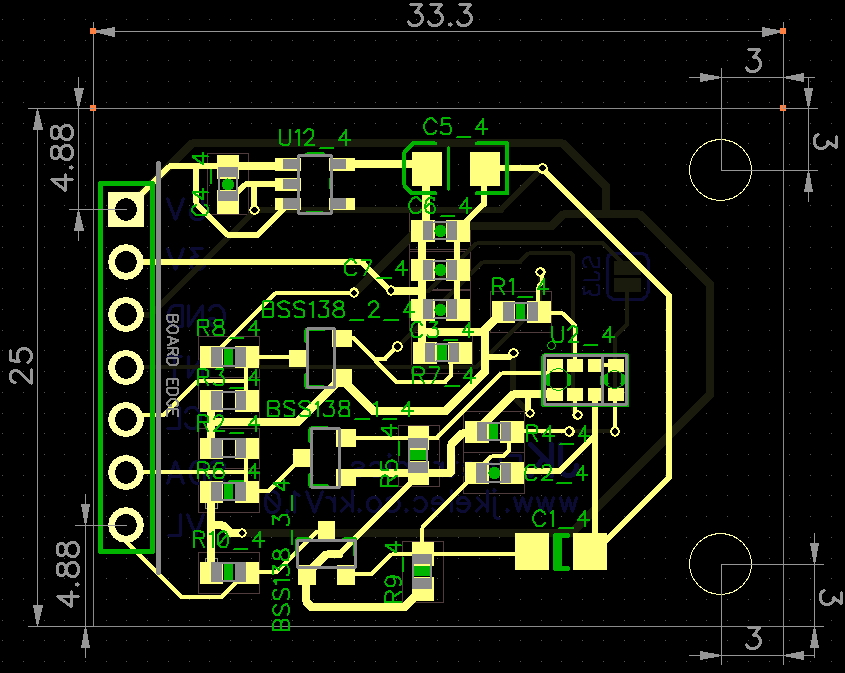

APDS9960 센서 외곽(mm단위) 치수

      APDS9960

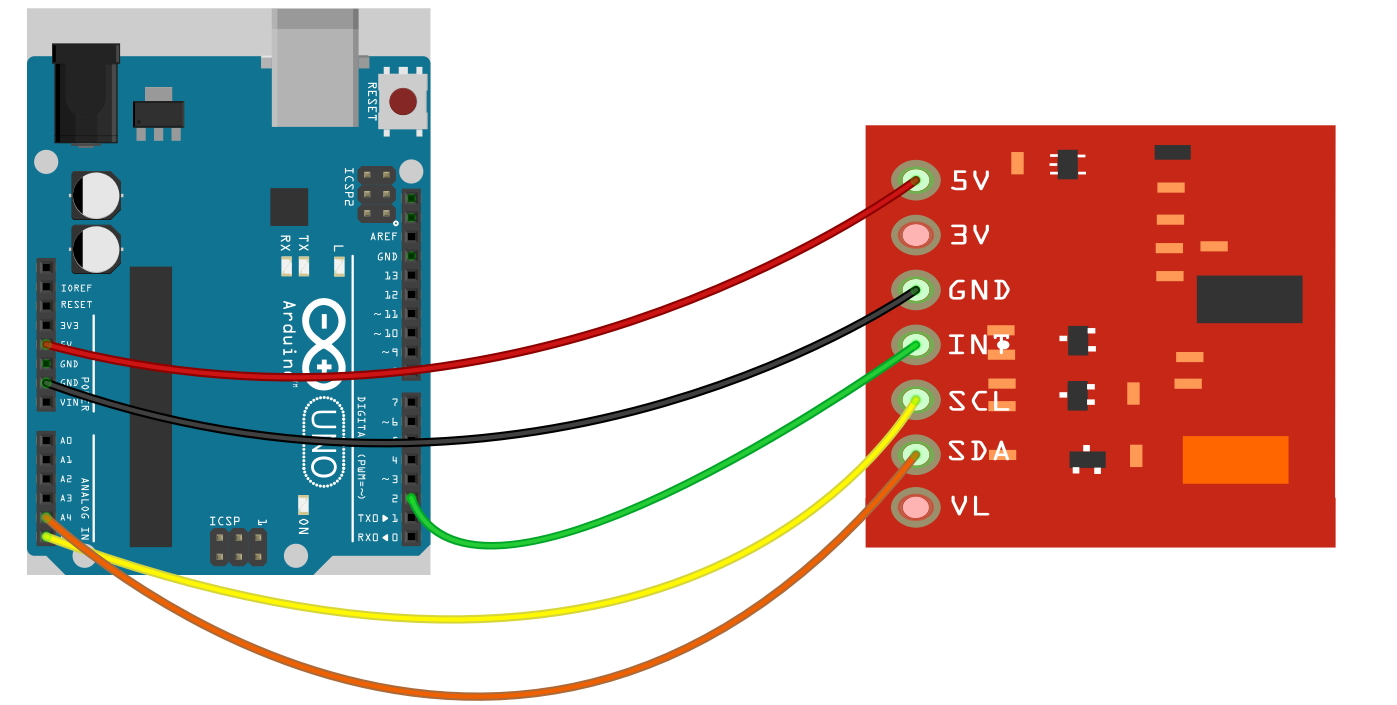

 APDS9960 아두이노 UNO R3 배선도

APDS9960<--->아두이노
VCC <---> 5V,3V
GND <---> GND
INT <---> 2
SCL <---> A5
SDA <---> A4
VL <---> X


- Fritzing 파일 다운로드


HX711





APDS9960 아두이노 스케치 코드

APDS9960센서를 이용하여 제스처를 읽어들어 방향을 시리얼 모니터로 출력하는 예제 이다.

아두이노 스케치 코드
     - APDS9960 제스처  표시 스캐치 파일 다운로드

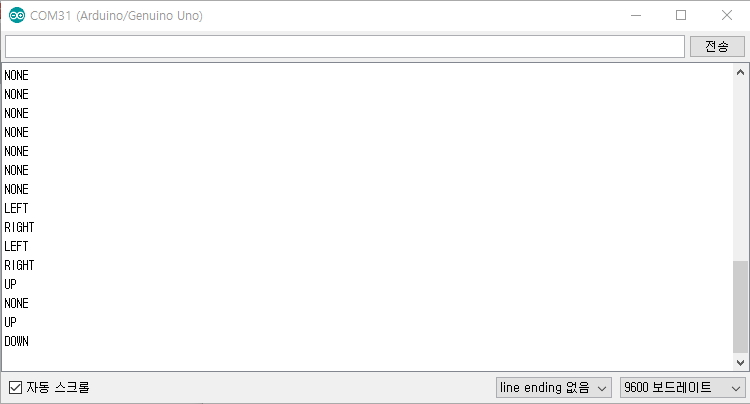

APDS9960 아두이노 스케치 코드 실행 결과

시리얼모니터

SHT15



APDS9960 아두이노 스케치 코드 실행 결과 동영상
