ACS712 저 전류 측정 센서


이 매뉴얼은 주식회사 제이케이이엠씨(JK EMC) 에 의해서 번역, 수정, 작성 되었고 소유권 또한
주 식회사 제이케이이엠씨(JK EMC)의 것입니다. 소유권자의 허가를 받지 않고 무단으로 수정, 삭제하거나 배포 할 수 없습니다.





ACS712 Current Sensor ( 전류 센서 모듈 )








  1. ACS712 센서 소개
2. 아 두이노와 같이 사용하기
    2.1 센서 회로도및 외곽 치수
    2.2 아두이노 UNO R3 배선도
    2.3 아두이노 스케치 코드
    2.4 아두이노 스케치 코드 실행 결과

2.5 아두이노 스케치 코드 실행 결과 동영상


 ACS712 센서 소개

ACS712 저 전류 측정 센서는 AC와 DC신호모두에 대해 정밀한 전류 측정이 가능합니다.
이 센서는 미세한 전류측정을 위하여 이득을 높혔습니다.
ACS712 센서는 감지된 전류에 따라 선형적으로 변화하여 아날로그 전압을 출력합니다.
대 역폭은 고 이득으로 사용할때 잡음을 줄이기 위하여 34KHz로 설정되엇습니다.



Characteristic Value Unit
Supply Voltage 8 V
Output Current
3 mA
Nominal Operating Ambient Temperature -40~85 °C
Output Current Sink 10 mA





ACS712 회로도및 외곽치수

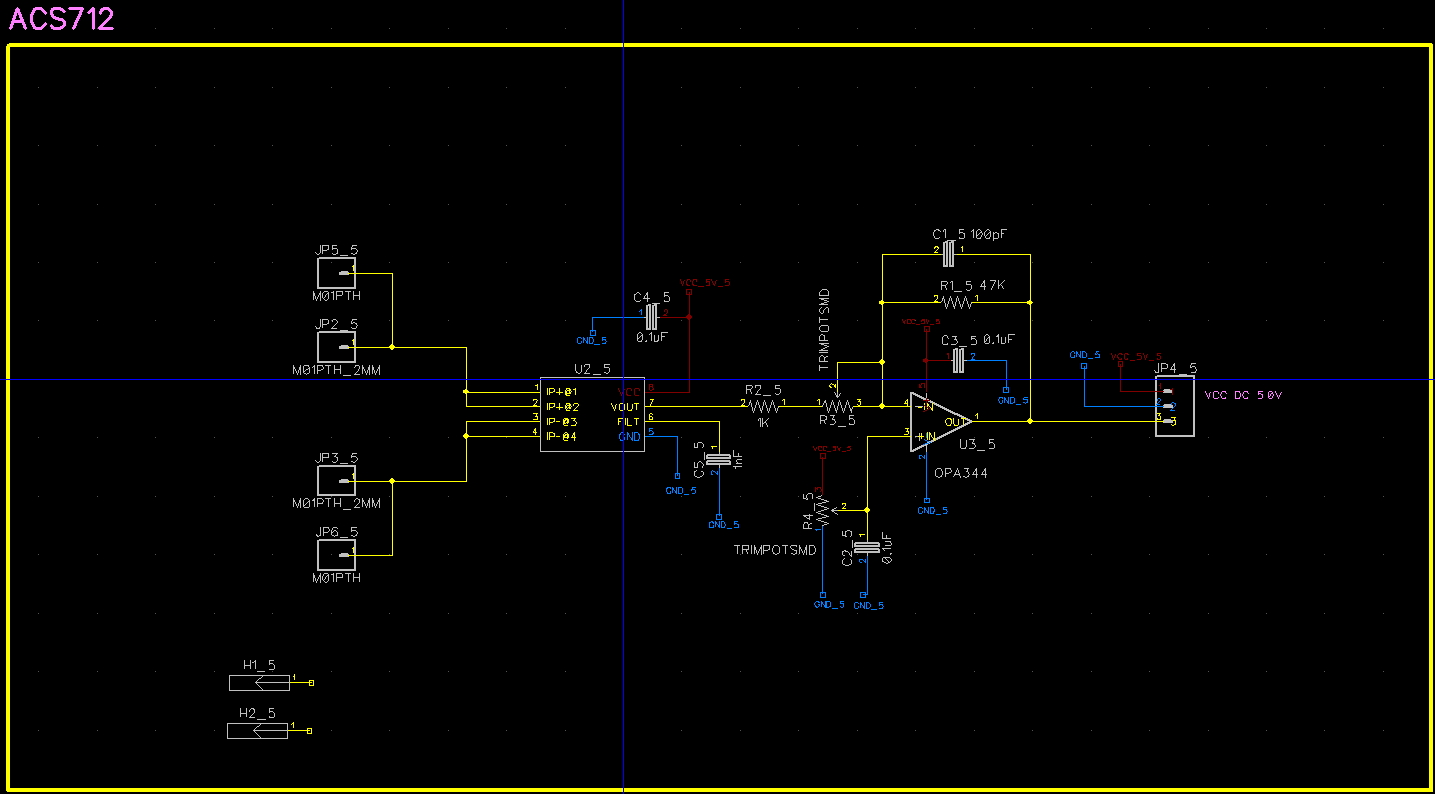

ACS712센서 회로도

     - ACS712 PDF 회로도 다운로드
     - ACS712 데이터시트 다운로드(http://www.jkelec.co.kr)
     - ACS712 DXF 캐드 파일 다운로드
ACS712

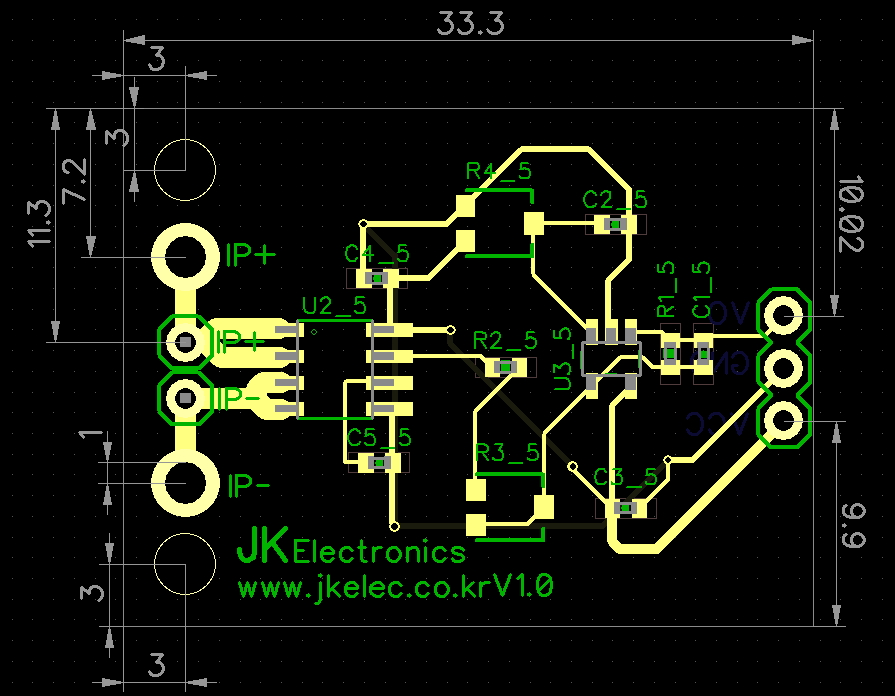

ACS712 센서 외곽(mm단위) 치수

      ACS712

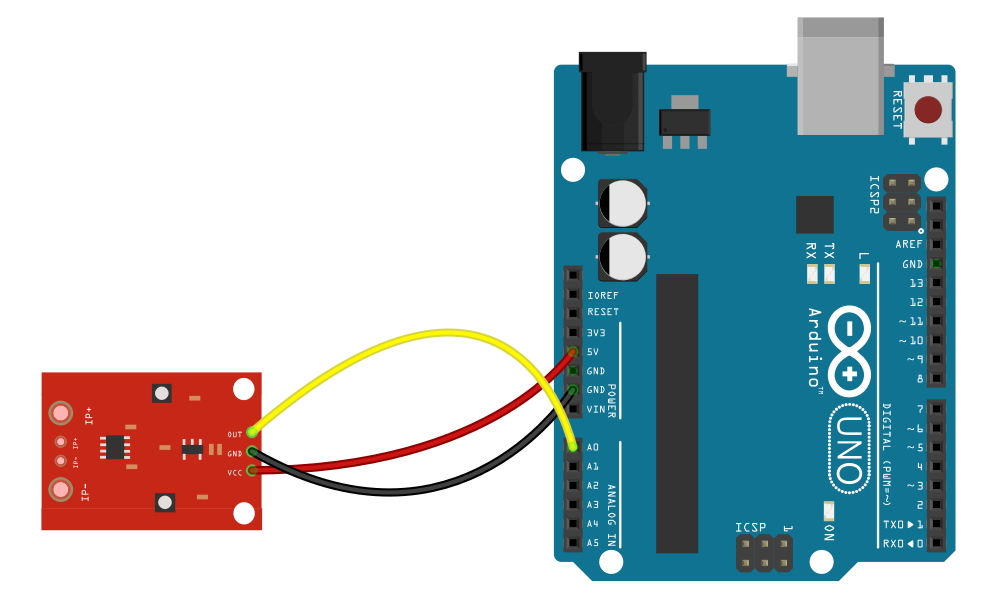

 ACS712 아두이노 UNO R3 배선도

ACS712<---> 아두이노
VCC  <---> 5V
GND <---> GND
OUT <---> A0



- Fritzing 파일 다운로드


ACS712





ACS712 아두이노 스케치 코드

ACS712센서를 이용하여 전류를 측정하여 시리얼 데이터로 출력하는 예제 이다.

아두이노 스케치 코드
     - ACS712 전류 데이터 표시 스캐치 파일 다운로드


void setup() {

Serial.begin(9600);
}

void loop() {

float average = 0;

for(int i = 0; i < 1000; i++) {
average = average + (.0264 * analogRead(A0) -13.51);
delay(1);
}
Serial.print(average);
Serial.println("mA");

}

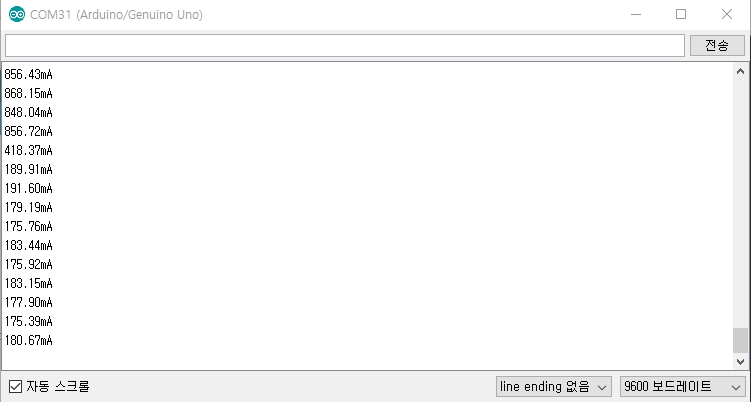

ACS712 아두이노 스케치 코드 실행 결과

시리얼모니터

SHT15


ACS712 아두이노 스케치 코드 실행 결과 동영상
