S5PV210 StartKit OS 업데이트 메뉴얼
* Update history
- 2011.12.21 : 초기 Release
2011.12.26 S/W 업데이트
1. Windows CE 6.0 OS 설치 메뉴얼
2. Linux 2.6.x 설치 메뉴얼
3. Android 2.3 설치 메뉴얼
1. Windows CE 6.0 OS 설치 메뉴얼
1.1 CE OS 이미지 업데이트(1) Boot 스위치 설정(SW1)
- 스위치는 위로 올리면 ON, 내리면 OFF 상태 입니다.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| OM0 | OM1 | OM2 | OM3 | OM4 | OM5 | NC | NC |
| ON | OFF | ON | ON | ON | OFF |
IROM UART 모드로 부팅하기 위해서는 아래와 같이 2, 6 번을 OFF 시켜야 합니다.
(2) 개발보드의 UART2(USB Host포트 옆)와 PC의 COM포트를 연결 합니다. UART케이블은 2, 3번이 크로스된 케이블을 사용해야 합니다.
(3) 개발보으의 미니 USB포트와 PC의 USB포트를 연결 합니다.

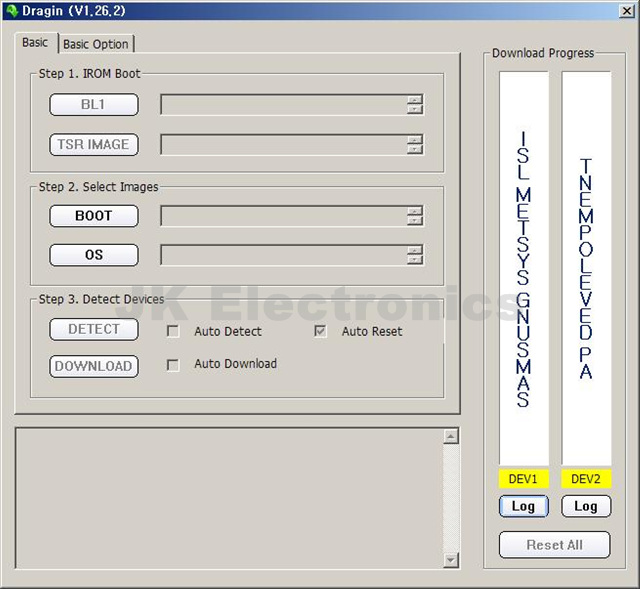

(4) 제공 CD에서 "Dragin1.26.2.exe" 를 실행 합니다.

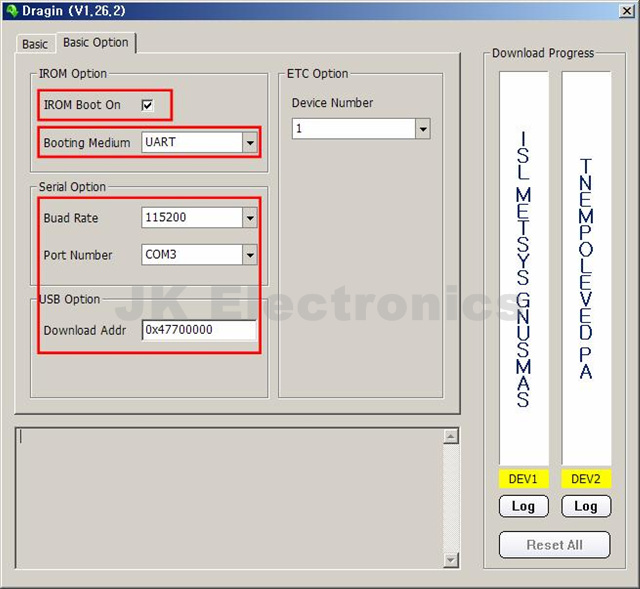

- Basic Option 설정 : Port Number 는 S5PV210 개발보드와 PC간 연결된 COM포트를 선택 해야 합니다. 장치관리자에서 정확한 포트번호를 확인 하시기 바랍니다.

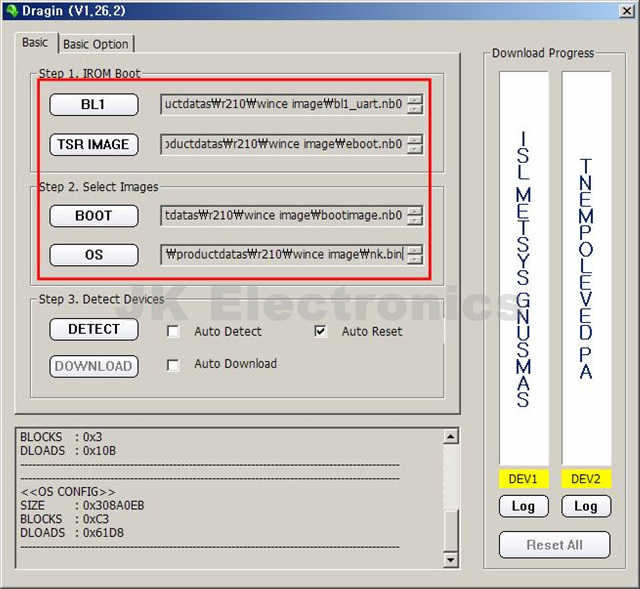

- 부트 이미지 선택 : bl1_uart.nb0, eboot.nb0, bootimage.nb0, nk.bin 파일을 정확하게 확인 하시기 바랍니다.
(5) Dragin에서 "Detect" 버튼을 누릅니다
(6) 개발보드의 전원을 켭니다.
* 반드시 순서를 "Detect" 버튼을 먼저 누른상태에서 개발보드의 전원을 켜야 합니다.
그리고 초기에 개발보드와 USB연결이된 상태에서 보드의 전원을 연결하면 USB드라이버를 설치하라는 메세지가 나옵니다. 설치 절차는 아래 USB드라이버 설치 가이드를 참조하시기 바랍니다.
- 삼성 다운로드용 USB 드라이버 설치 가이드(새창)
(7) OS이미지 다운로드 진행

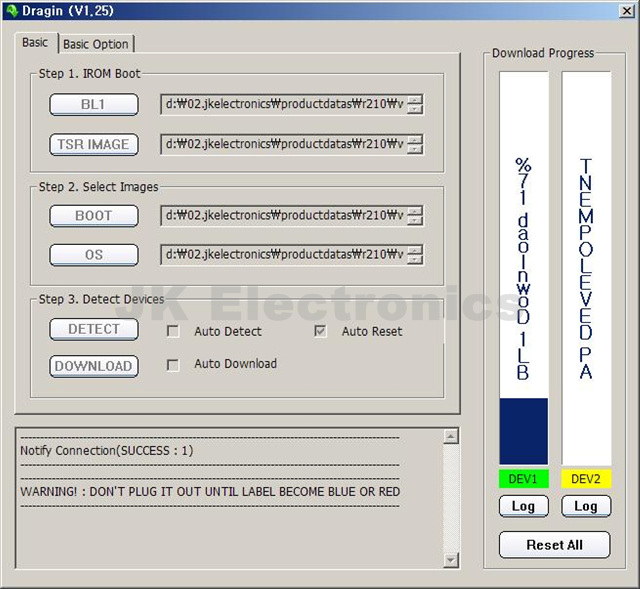

- USB를 통해서 다운로드가 진행 되는 화면

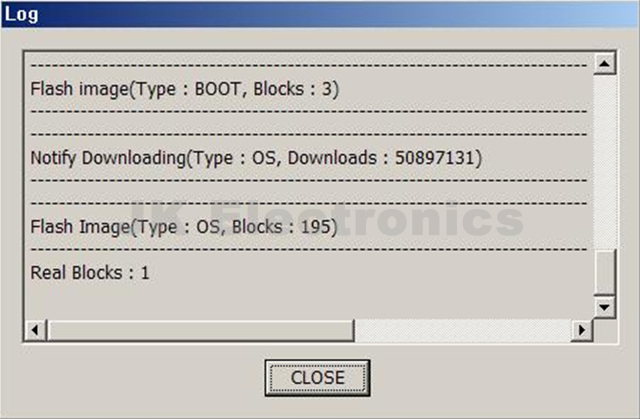

- OS이미지 다운로드 전체 로그
------------------------------------------------------------------------------------------------- |
"NK.bin" 파일이 다운로드 되는 프로그래스가 끝나면, EBOOT에 의해서 NK.bin 을 Nand 플래시에 Write 하게 되는데 이 시간은 약 20 ~ 30초 정도 소요가 됩니다. 이 과정은 Dragin에서 표시가 되지는 않습니다.

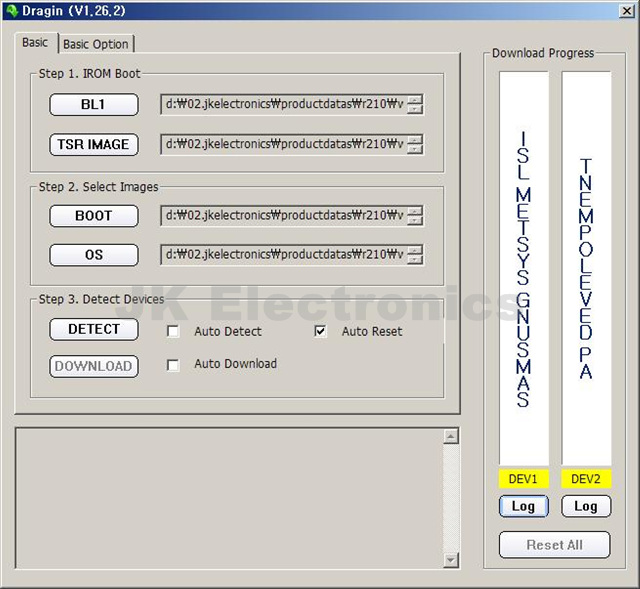

"NK.bin" 파일이 정상적으로 다운로드가 완료되면 아래 화면과 같이 "Detect" 버튼이 다시 활성화가 됩니다.
다운로드가 완료 되었다면 아래 Windows CE Normal Boot 모드로 SW1을 설정하고 재 부팅을 하면 됩니다.
재 부팅후에도 LCD화면이 올바르게 표시되지 않는다면 LCD 설정이 잘못되어 있을 수 있습니다. "1.3 LCD 변경(7인치 터치 LCD, VGA Out)" 츨 참조해서 LCD종류를 변경 하시기 바랍니다.
1.2 Windows CE Normal Boot
(1) Boot 스위치 설정(SW1)
- 스위치는 위로 올리면 ON, 내리면 OFF 상태 입니다.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| OM0 | OM1 | OM2 | OM3 | OM4 | OM5 | NC | NC |
| ON | OFF | ON | ON | ON | ON |
Windows CE로 부팅하기 위해서는 2번 스위치만 OFF 시키고 다시 부팅 하면 됩니다.
1.3 LCD 변경(7인치 터치 LCD, VGA Out)

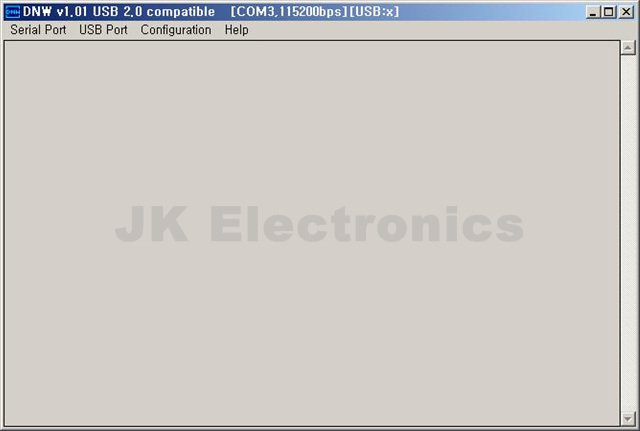

(1) dnw1.01.exe 실행

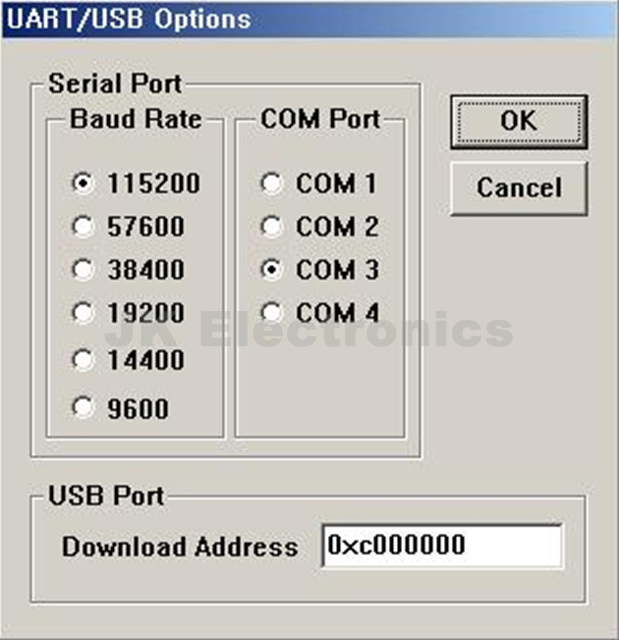

(2) 메뉴 "Configuration" 에서 올바른 COM포트를 선택하고 Baud Rate는 115200을 선택 합니다.
(3) 메뉴 "Serial Port" / "Connect" : 연결이 성공 적이면 아래와 같이 "[COM3,115200bps]" 라고 표시가 됩니다.

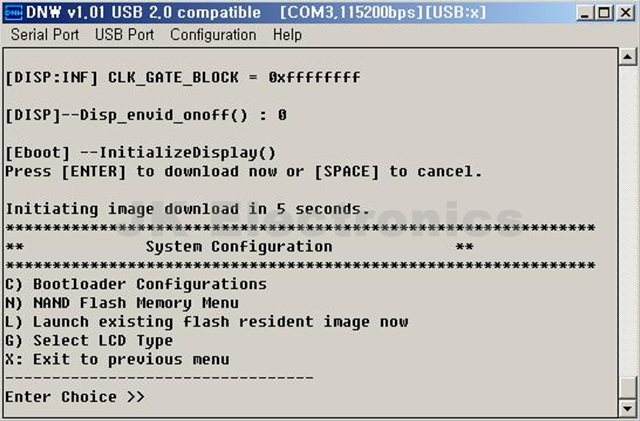

개발보드에 전원을 켜고 수초 이내에 키보드에서 Space 키를 누르면 아래와 같은 Boot 메뉴가 나타납니다.

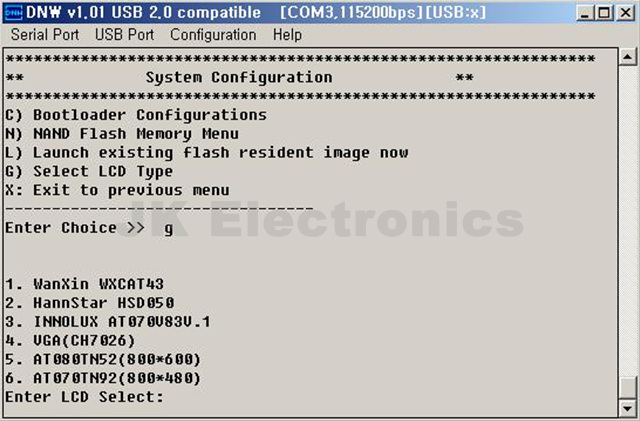

"g" 키를 누르고 개발보드에 맞는 LCD를 선택 합니다. 보통 7인치의 경우 "3" 을 선택하고 VGA 출력을 원할 경우에는 "4" 를 선택 합니다.
VGA출력을 할 경우에는 반드시 LCD연결을 해제하고 테스트 하시기 바랍니다.
1.4 CE OS업데이트 에러 대처
Dragin 프로그램을 통해서 CE OS업데이트시 "NK.bin" 파일이 제대로 Write 되지 않고 더 이상 진행이 되지 않을 경우가 있는데, 이것은 Nand플래시 내부 에러인 경우가 있습니다.
아래 화면처럼 더이상 진행이 되지 않는 경우가 발행 할 수 있습니다.

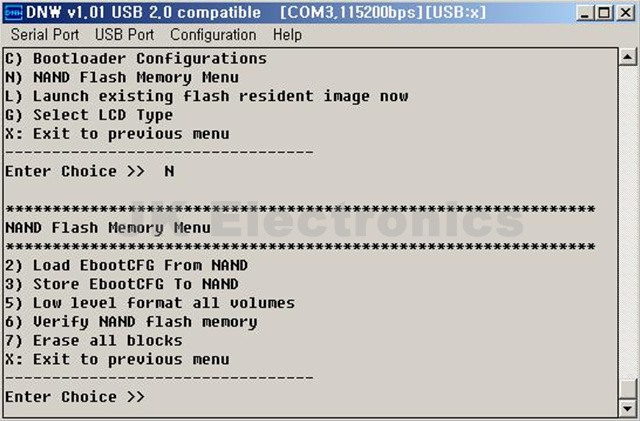

이럴 경우에는 CE부팅 메뉴에서 "N) Nand Flash Memory Menu" 를 선택하고, "Low level format all volumes" 를 하시거나 "Erase all blocks", "Verify NAND flash memory" 를 실행한 후에 다시 시도해 보시기 바랍니다.
1.5 CE가 포팅된 상태에서 NK.bin 업데이트
기존에 CE가 포팅이 되어 있는 상태에서는 "BL1" 과 "TSR IMAGE" 는 올릴 필요 없이 "BOOT" 와 "OS" 만 다시 업데이트 하면 됩니다.
(1) Boot 스위치 설정(SW1)
- 스위치는 위로 올리면 ON, 내리면 OFF 상태 입니다.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| OM0 | OM1 | OM2 | OM3 | OM4 | OM5 | NC | NC |
| ON | OFF | ON | ON | ON | ON |
Windows CE로 부팅하기 위해서는 2번 스위치만 OFF 시키고 다시 부팅 하면 됩니다.

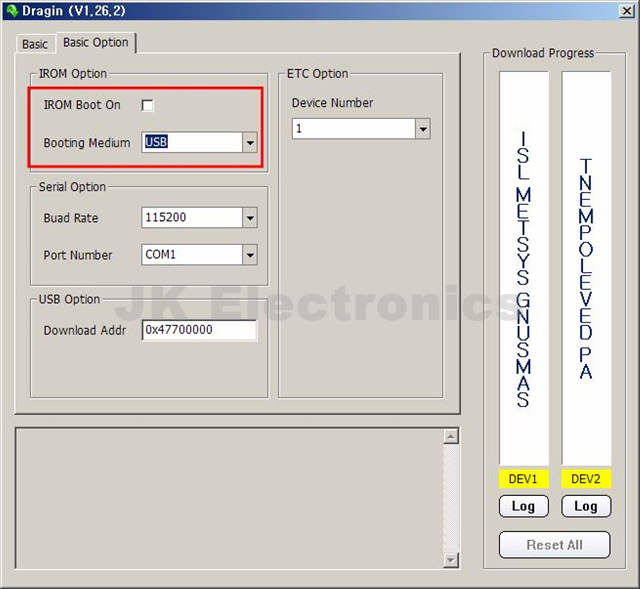

(2) 제공 CD에서 "Dragin1.26.2.exe" 를 실행하고 "Basic Option" 에서 아래와 같이 설정 합니다.

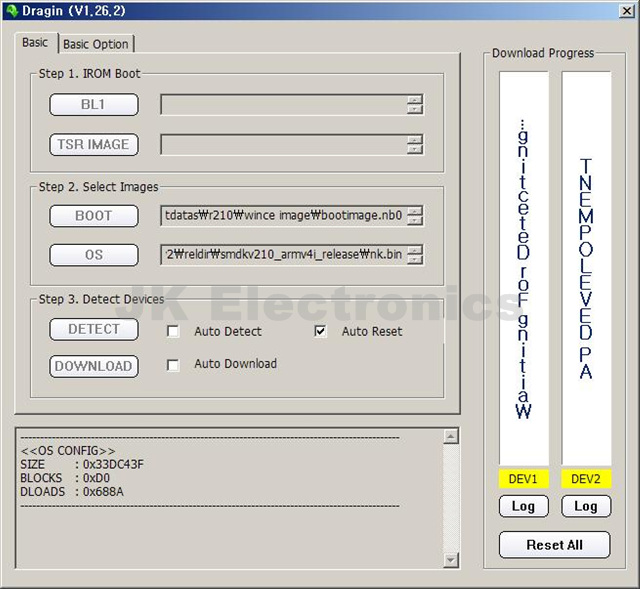

"Detect" 버튼을 누릅니다. 개발보드와 USB 연결이 이루어 질때까지 약 10초 이상이 소요 될 수 있습니다.

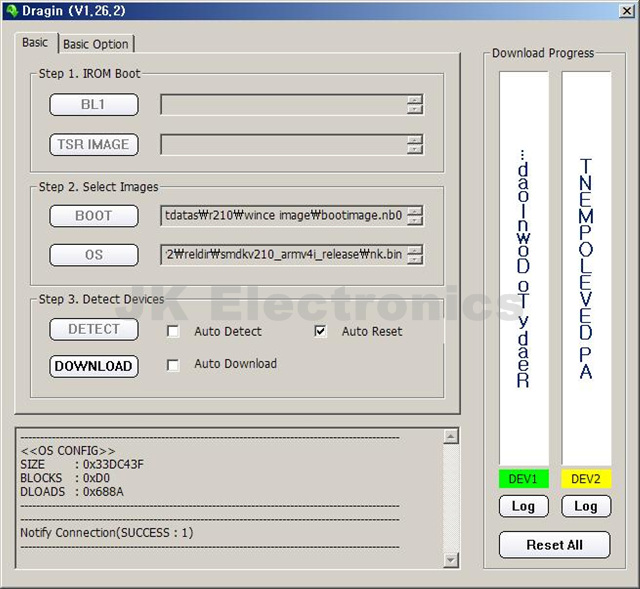

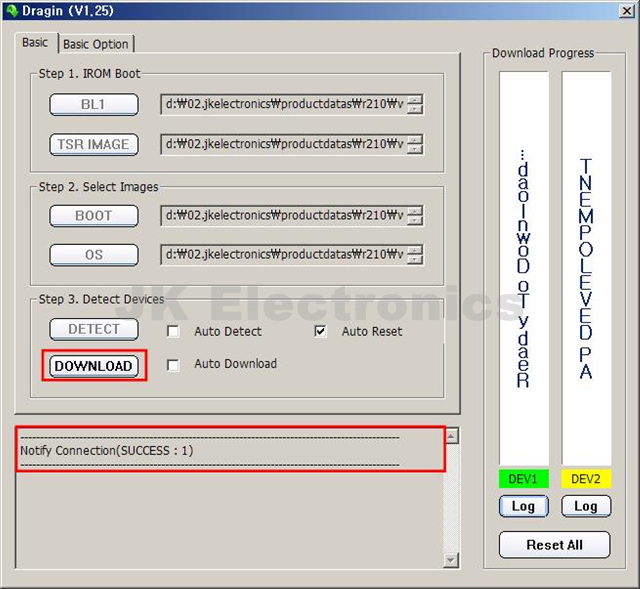

아래와 같이 Connection이 완료되면 "Download" 버튼을 눌러서 NK.bin 을 업데이트 한후 재 부팅을 하면 모든 과정이 완료 됩니다.
2. Linux 2.6.x 설치 메뉴얼
2.1 SD Memory 준비
리눅스 OS를 시스템(S5PV210 개발보드)에 올리기 위해서는 먼저 SD메모리 카드에 Uboot를 위한 FAT32 10MB 영역의 새로운 파티션이 필요 합니다.
파티션 분할 및 포맷 방법은 아래 설명을 참조하시기 바랍니다.
- Uboot 를 위한 Windows XP 에서 파티션 분할 방법 (새창)
2.2 SD메모리에 Uboot 퓨징(다운로드)

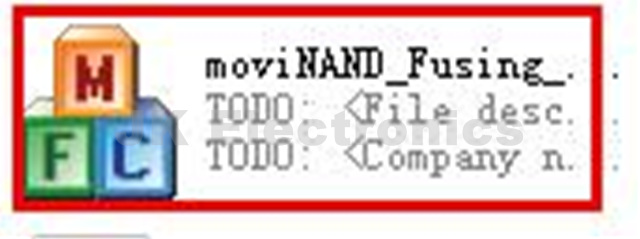

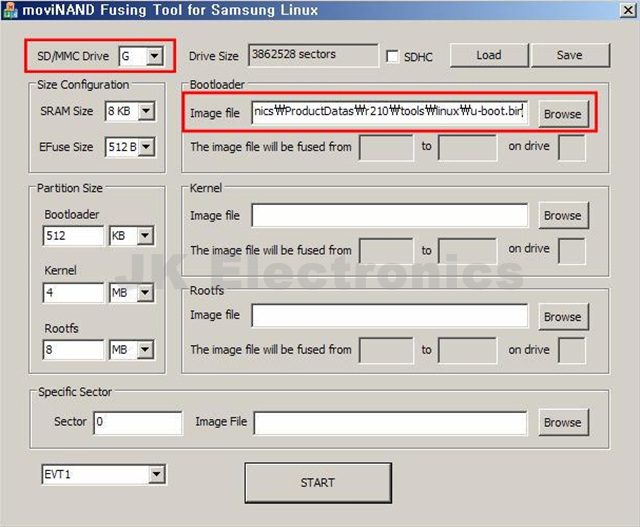

(1) 개발보드와 함께 제공된 CD에서 "/linux/tools/moviNAND_Fusing_Tool_v2.0.exe" 프로그램 실행
moviNAND_Fusing_Tool_v2.0.exe 프로그램은 Windows XP 에서만 테스트 되었습니다.

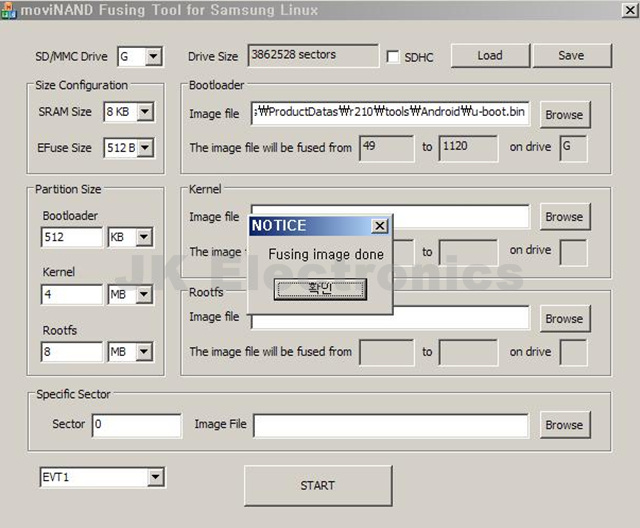

(2) SD메모리에 Uboot 퓨징
- "/Linux/img/u-boot.bin" 파일을 선택 합니다.
2.3 sdfuse를 이용한 OS 업데이트(SD card)
(1) 개발보드의 SW1(BOOT SELECT) 스위치를 아래와 같이 선택 합니다.( SD 카드를 이용한 부팅 )
Boot |
J1 |
J2 |
J3 |
J4 |
J5 |
J6 |
J7 |
J8 |
NAND |
ON |
ON | ON |
ON |
ON |
ON |
ON |
ON |
SD |
ON |
ON |
OFF |
OFF |
ON |
ON |
ON |
ON |

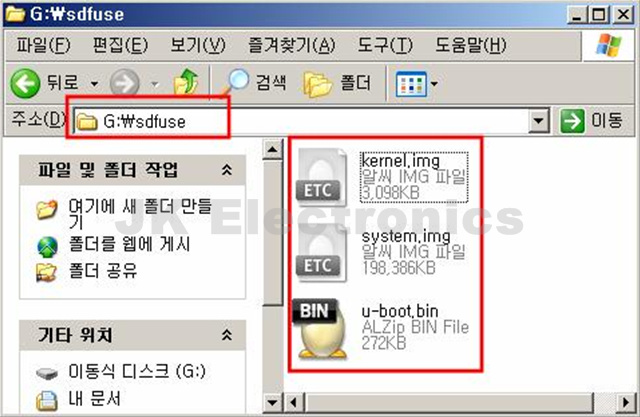

(2) uboot가 퓨징된 SD메모리 카드에 "sdfuse" 폴더를 생성하고 "sdfuse" 폴던안에 "kernel.img", "system.img", "u-boot.bin" 파일을 복사 합니다. img 파일들은 CD의 "/linux/img" 폴더안에 있습니다. "kernel.img" 파일과 "system.img" 파일들은 "kernel.img(LCD)", "system.img(qt2)" 형식으로 되어 있습니다. 반드시 SD카드의 sdfuse 폴더에 복사시 "kernel.img", "system.img" 파일로 이름을 바꾸어서 사용해야 합니다.
- kernel.img(LCD) : 개발보드에 7인치 or 10인치 LCD를 사용 할 경우
- kernel.img(vga) : 개발보드에서 VGA 출력으로 사용 할 경우에 사용
- system.img(minifs) : QT GUI 없음
- system.img(qt2) : QT2 GUI 사용
- system.img(qt4) : QT4 GUI 사용
(3) uboot가 퓨징된 SD메모리 카드를 개발보드에 삽입 합니다.
(4) 개발보드의 UART2(USB Host포트 옆)와 PC의 COM포트를 연결 합니다. UART케이블은 2, 3번이 크로스된 케이블을 사용해야 합니다.

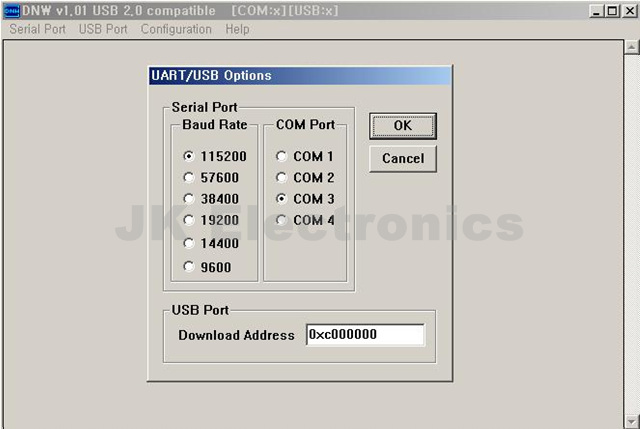

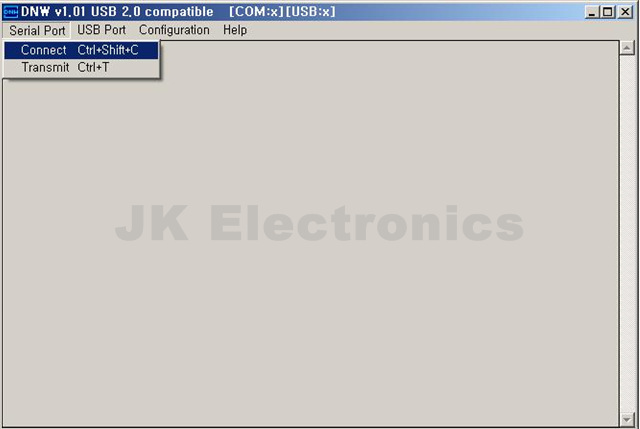

(5) "/tools/dnw1.01.exe" 를 실행 하고 UART연결을 합니다. COM Port는 PC에 따라서 달라질 수 있습니다.

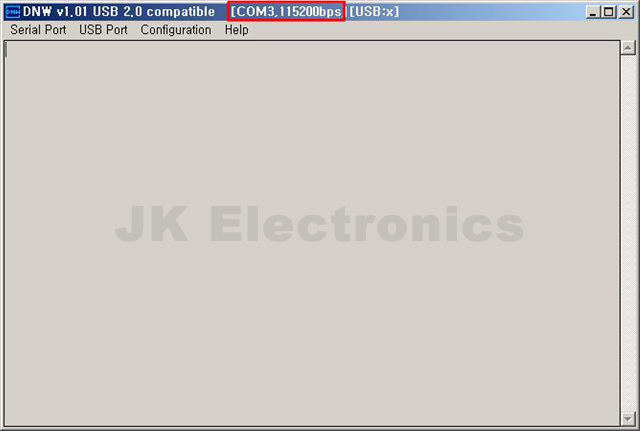

- PC와 개발보드의 UART2가 연결된 화면
(6) 개발보드에 전원을 인가하고 dnw 창에서 수초이내에 "SpaceBar" 를 누르면 uboot 명령창을 사용할 수 있습니다.
(7) uboot 명령창에서 다음 명령을 입력 합니다.
# sdfuse flashall

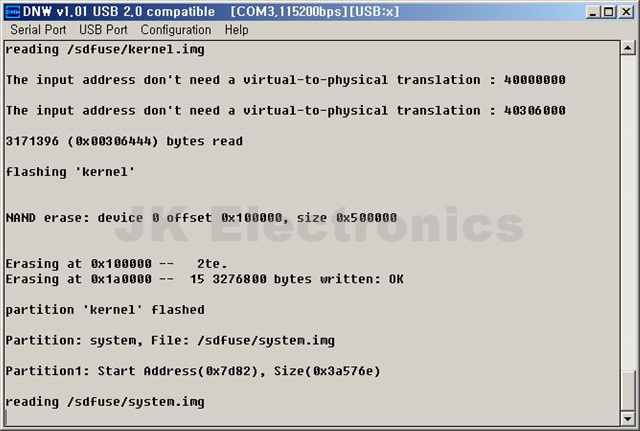

uboot 명령창에서 "sdfuse flashall" 명령을 입력이 되면 위와 같이 자동으로 uboot, kernel, filesystem 파일들이 개발보드의 Nand 플래시에 퓨징이 됩니다.
초기에만 "sdfuse flashall" 명령을 사용하고 uboot등이 이미 있는 상태에서 kernel과 filesystem등만 업데이트 할 경우에는 아래와 같이 각각 명령을 사용해서 업데이트 할 수 있습니다.
|
커널와 파일시스템이 업데이트 완료되면 Boot 스위치 설정(SW1) 을 아래와 같이 변경하고 다시 부팅을 하면 됩니다.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| OM0 | OM1 | OM2 | OM3 | OM4 | OM5 | NC | NC |
| ON | OFF | ON | ON | ON | ON |
3. Android 2.3 설치 메뉴얼
3.1 SD Memory 준비
리눅스 OS를 시스템(S5PV210 개발보드)에 올리기 위해서는 먼저 SD메모리 카드에 Uboot를 위한 FAT32 10MB 영역의 새로운 파티션이 필요 합니다.
파티션 분할 및 포맷 방법은 아래 설명을 참조하시기 바랍니다.
- Uboot 를 위한 Windows XP 에서 파티션 분할 방법 (새창)
3.2 SD메모리에 Uboot 퓨징(다운로드)
(1) 개발보드와 함께 제공된 CD에서 "/android2.3/tools/moviNAND_Fusing_Tool_v2.0.exe" 프로그램 실행
moviNAND_Fusing_Tool_v2.0.exe 프로그램은 Windows XP 에서만 테스트 되었습니다.
(2) SD메모리에 Uboot 퓨징

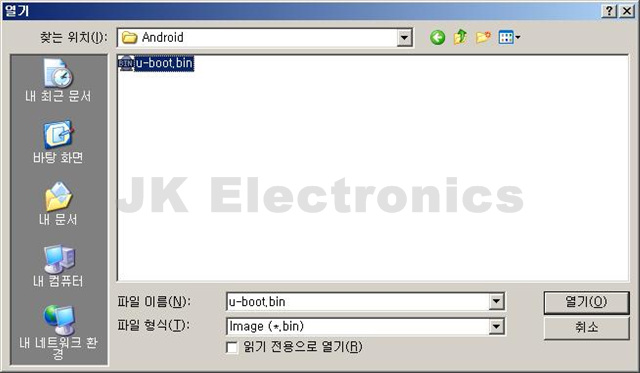

- "/android2.3/img/u-boot.bin" 파일을 선택 합니다.
3.3 sdfuse를 이용한 OS 업데이트(SD card)
(1) 개발보드의 SW1(BOOT SELECT) 스위치를 아래와 같이 선택 합니다.( SD 카드를 이용한 부팅 )
Boot |
J1 |
J2 |
J3 |
J4 |
J5 |
J6 |
J7 |
J8 |
NAND |
ON |
ON | ON |
ON |
ON |
ON |
ON |
ON |
SD |
ON |
ON |
OFF |
OFF |
ON |
ON |
ON |
ON |

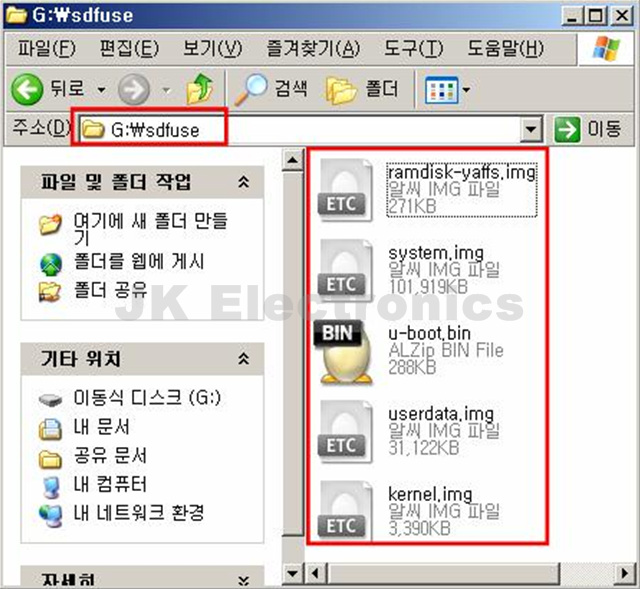

(2) uboot가 퓨징된 SD메모리 카드에 "sdfuse" 폴더를 생성하고 "sdfuse" 폴던안에 "kernel.img", "ramdisk-yaffs.img", "u-boot.bin", "userdata.img", 파일을 복사 합니다. img 파일들은 CD의 "/Android/img" 폴더안에 있습니다. "kernel.img" 파일들은 "kernel(AVIN_onboard).img", "kernel(AVIN-module).img" 등의 형식으로 되어 있습니다. 반드시 SD카드의 sdfuse 폴더에 복사시 "kernel.img" 파일로 이름을 바꾸어서 사용해야 합니다.
- kernel(AVIN_onboard).img : 아날로그 입력 사용시
- kernel(VGA800_600).img : 800*600 해상도의 VGA출력 기능 사용시
- kernel(VGA1024_768).img : 1024*768 해상도의 VGA출력 기능 사용시
- skernel.img : OV3640 CMOS 카메라 이용시
- system.img(qt4) : QT4 GUI 사용
(3) uboot가 퓨징된 SD메모리 카드를 개발보드에 삽입 합니다.
(4) 개발보드의 UART2(USB Host포트 옆)와 PC의 COM포트를 연결 합니다. UART케이블은 2, 3번이 크로스된 케이블을 사용해야 합니다.
(5) "/tools/dnw1.01.exe" 를 실행 하고 UART연결을 합니다. COM Port는 PC에 따라서 달라질 수 있습니다.
- PC와 개발보드의 UART2가 연결된 화면
(6) 개발보드에 전원을 인가하고 dnw 창에서 수초이내에 "SpaceBar" 를 누르면 uboot 명령창을 사용할 수 있습니다.

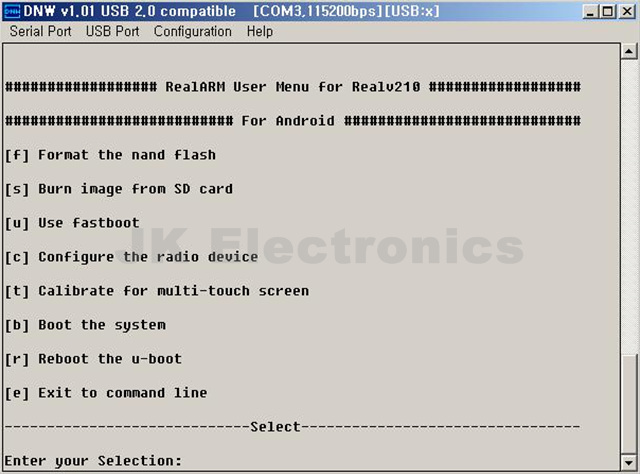

(7) "e" 를 눌러서 uboot 명령창으로 이동한 다음 아래 명령을 입력 합니다.
# sdfuse flashall
uboot 명령창에서 "sdfuse flashall" 명령을 입력이 되면 위와 같이 자동으로 uboot, kernel, filesystem 파일들이 개발보드의 Nand 플래시에 퓨징이 됩니다.
초기에만 "sdfuse flashall" 명령을 사용하고 uboot등이 이미 있는 상태에서 kernel과 filesystem등만 업데이트 할 경우에는 아래와 같이 각각 명령을 사용해서 업데이트 할 수 있습니다.
|
커널와 파일시스템이 업데이트 완료되면 Boot 스위치 설정(SW1) 을 아래와 같이 변경하고 다시 부팅을 하면 Android OS 업데이트가 완료 됩니다.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| OM0 | OM1 | OM2 | OM3 | OM4 | OM5 | NC | NC |
| ON | OFF | ON | ON | ON | ON |
