S5PV210 StartKit Windows CE 6.0 개발자 가이드
* Update history
- 2011.12.21 : 초기 Release
2011.12.26 S/W 업데이트
1. Windows CE 6.0 개발자 가이드
2. SDK 생성하기
3.개발보드 모듈 테스트
1. Windows CE 6.0 개발자 가이드
1.1 CE 6.0 R3 Platform 설치 순서 및 가이드
- CE 6.0 설치가이드를 참조 하시기 바랍니다.(새창)

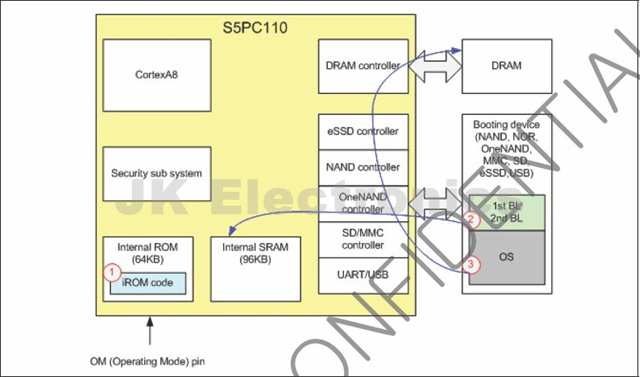

1.2 Boot Process
S5PV210 NAND BOOT process 에 대해서 알아 보도록 하겠습니다.
S5PV210의 Internal ROM(IROM) 에서 첫번째 부트로더에 해당하는 stepldr 이미지를 RAM에 로딩을 하고 stepldr이 다시 2번째 부트로더에 해당하는 EBOOT를 로딩하게 됩니다. 마지막으로 EBOOT가 최종 CE OS이미지닌 NK.bin 을 로딩하게 됩니다. BSP 코드를 컴파일 하게되면 몇가지 부트 관련 파일들이 생성이 됩니다. 아래 파일과 설명 입니다.
BL_UART.nb0: 1st Bootloader 부트로더 로서 IRAM에서 실행 됩니다.
EBOOT.nb0: 2nd Bootloader 부트로더 로서 IRAM에서 실행 됩니다.

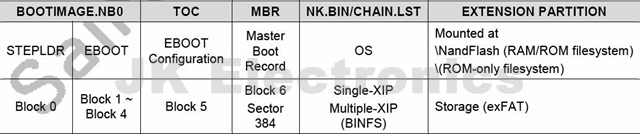

BootImage.nb0: Stepldr + EBOOT 가 합쳐진 이미지로 NAND플래시에 퓨징해서 사용 합니다.
NK.bin: WINCE OS
1.3 커널 커스터 마이징
1.3.1 BSP코드 설치
(1) C:\WINCE600\PLATFORM 폴더에 SMDK210 BSP 코드(제품과 함께 CD로 제공) 복사
만약 "C:\WINCE600\PLATFORM\SMDK210" 폴더에 Read Only 속성이 설정되어 있다면 해제 합니다.
(2) 제공 CD의 S5PV210_SEC_V1 폴더를 "C:\WINCE600\PLATFORM\COMMON\SRC\SOC" 에 복사하고 Read Only 속성을 해제 합니다.
(3) "C:\WINCE600\PLATFORM\COMMON\SRC\SOC" 폴더의 "dirs" 파일을 아래와 같이 편집 합니다.
* C:\WINCE600\PLATFORM\COMMON\SRC\SOC\dirs 파일
!if 0 DIRS=\ |
1.3.2 S5PV210 새 프로젝트 생성

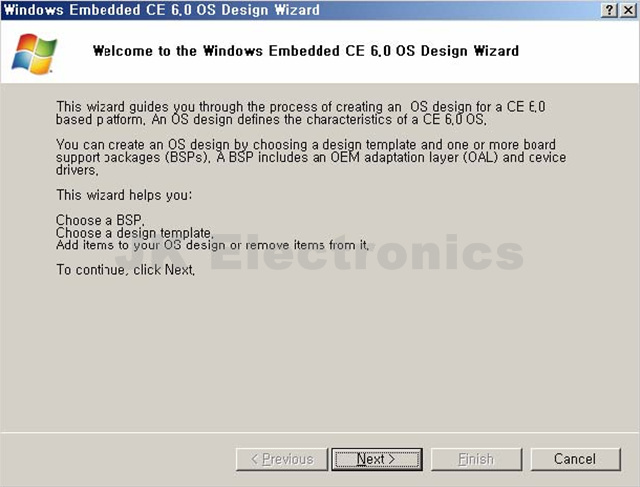

(1) VS2005 실행

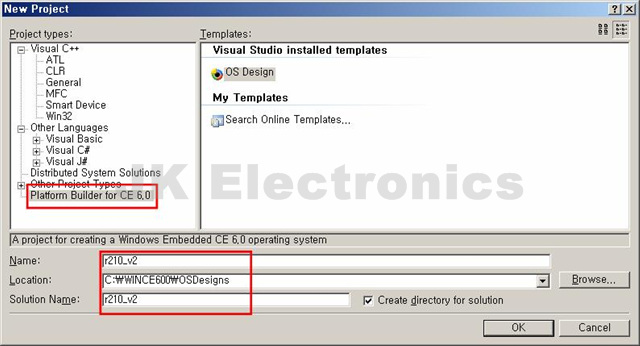

(2) VS2005 메뉴에서 "File\New\Project" 를 실행
(3) 아래와 같이 프로젝트 이름 입력

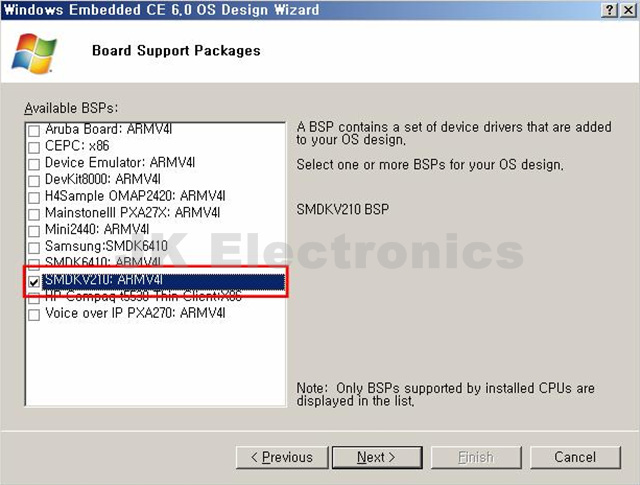

(4) BSP 선택 : SMDK210 선택

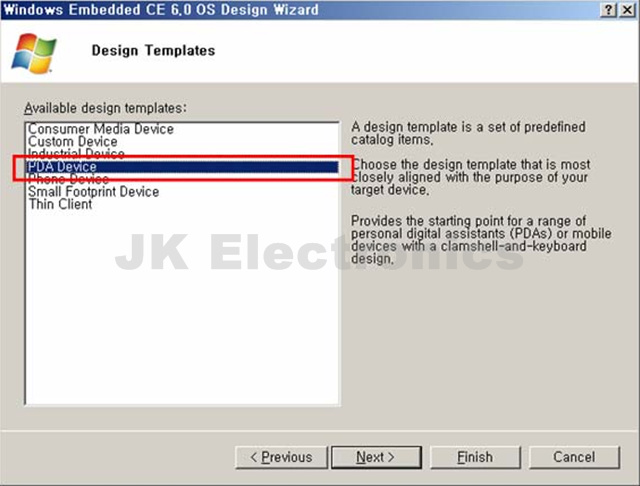

(5) 템플릿 선택 : PDA Device 선택

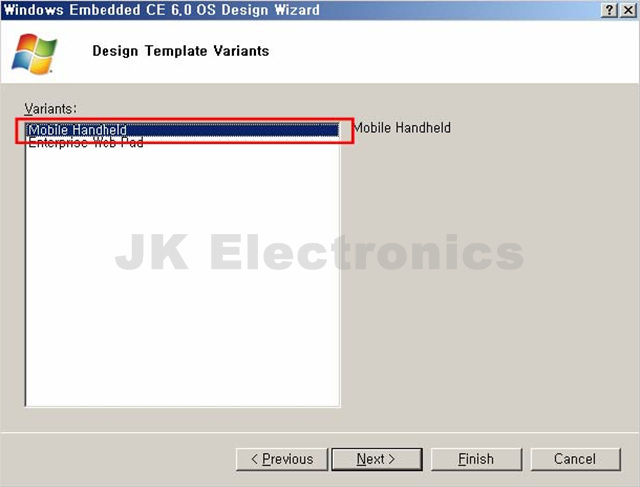

(6) 템플릿 선택 : Mobile Handheld 선택
(7) Applications 선택
ActiveSync is used to connect with the PC Sync
Internet Explore 6.0 IE6 browser
Microsoft's Windows Media Play music player
Word Pad Microsoft Word

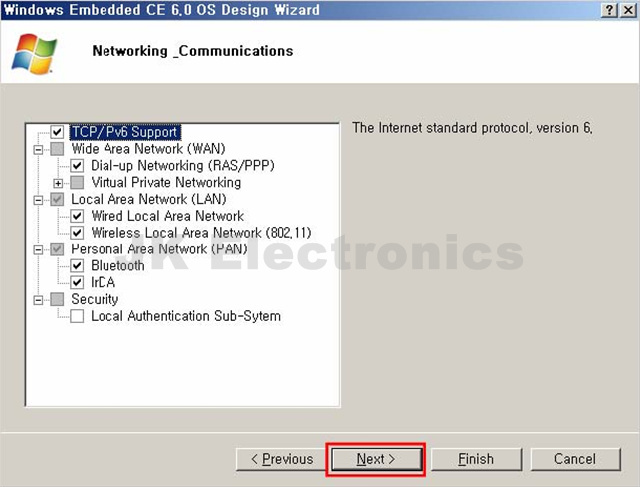

(8) Network 선택

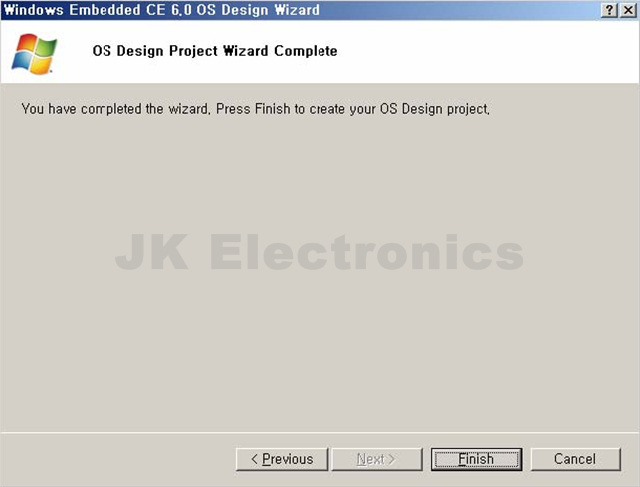

(9) OS Design Wizard 완료
"Acknowledge" 선택
1.3.3 프로젝트 커스터 마이징

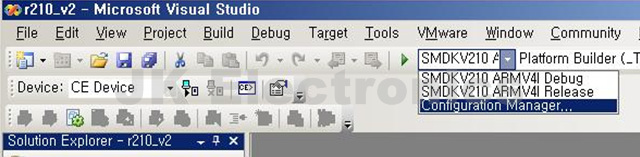

플랫폼 빌더에서는 Debug 모드와 Release 모드 2가지의 OS이미지를 생성 할 수 있습니다.
- For release
C:\WINCE600\OSDesigns\REAL6410V1\REAL6410V1\RelDir\SMDK6410_ARMV4I_Release
- For debug
C:\WINCE600\OSDesigns\REAL6410V1\REAL6410V1\RelDir\SMDK6410_ARMV4I_Debug

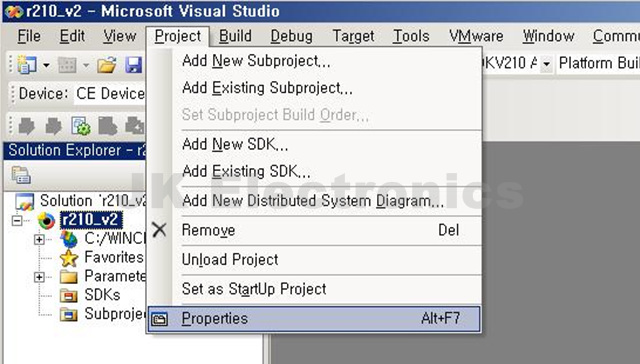

(1) 프로젝트 속성 설정
-프로젝트 일반 속성

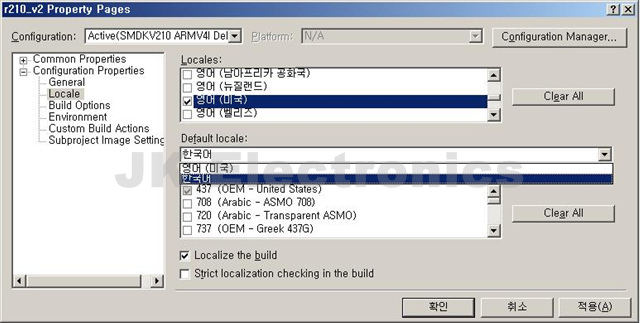

- 프로젝트 언어 설정 - 한국어로 설정
언어 설정은 프로젝트 속성만으로는 완벽하게 한글 지원이 되지는 않습니다. BSP 설정시 한글 Font 등도 같이 추가해 주어야 합니다. 이와 관련된 자세한 사항은 OS Design 변경 설명에서 다시 설명 하도록 하겠습니다.

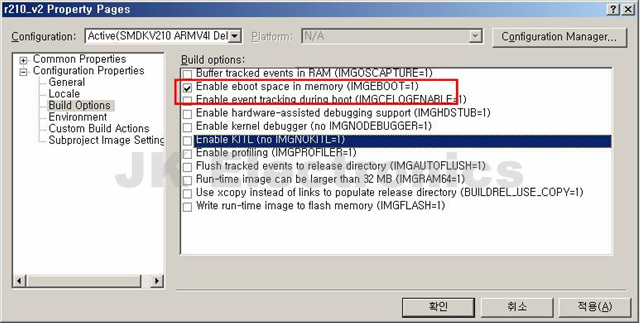

- 빌드 옵션 설정
(2) OS Design 변경

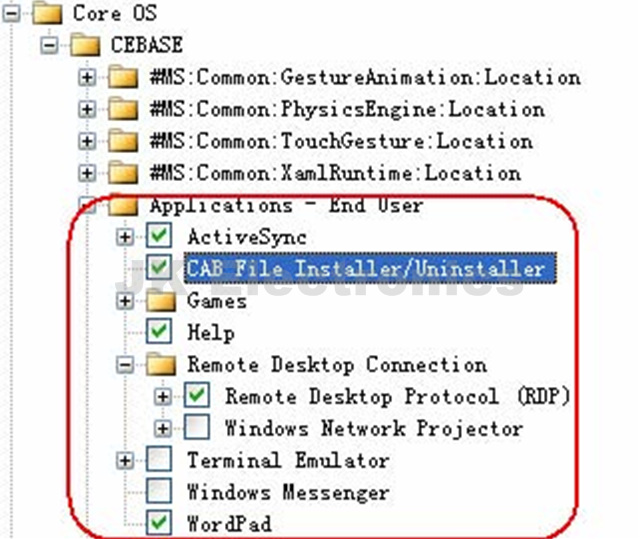

- Core OS
(1) ActiveSync : PC와 ActiveSync를 통해서 UART or USB 통신을 하기위해서 필요 합니다.
(2) CAB Installer/Uninstaller : CAB file to install and uninstall programs
(3) Games : WinCE comes with a small game, such as the need to choose
(4) Help : WinCE for help files
(5) Remote Desktop Connection: VS2005 and development board remote connection protocol
RDP choice selection through ActiveSync to connect PC, to view the registry
(6) Terminal Emulator : terminal emulation program
(7) Windows Messenger : MSN chat software
(8) WordPad : Word version of the Wince under
- Applications and Services Development
FRAMEWORK2.0, FRAMEWORK3.5 를 선택 했을 경우에 컴파일 하려는 PC에 반드시 Framework3.5 가 설치되어 있어야 합니다.
그렇지 않으면 컴파일시 에러가 발생 할 수 있습니다.

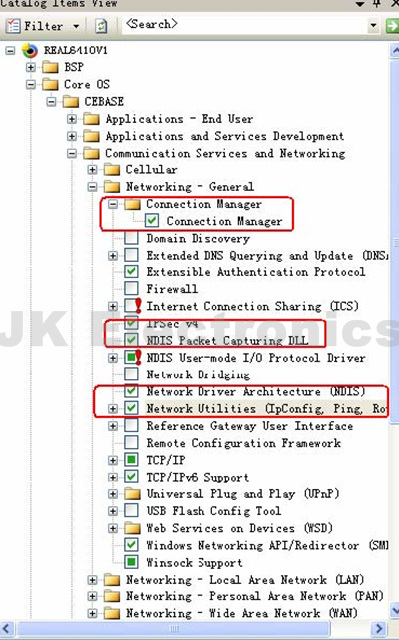

- Communication Component Selection

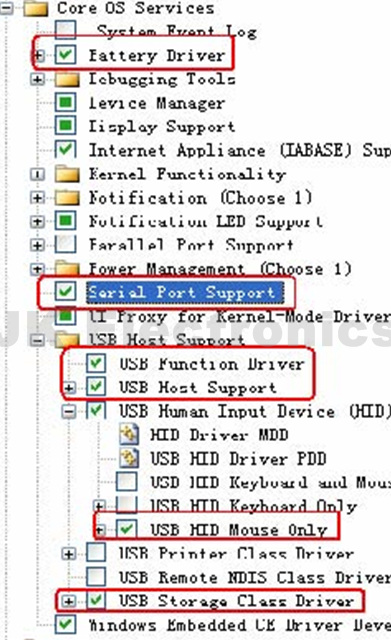

- Core OS Services
(1) Battery Driver battery-powered
(2) Serial Port Support serial port support
(3) USB Host Support USB Host Support
(4) USB Human Ipnut Device (HID),
USB HID Mouse Only,
Chosen to support USB MOUSE
(5) USB Storage Class Driver,
USB mass storage support, U disk support

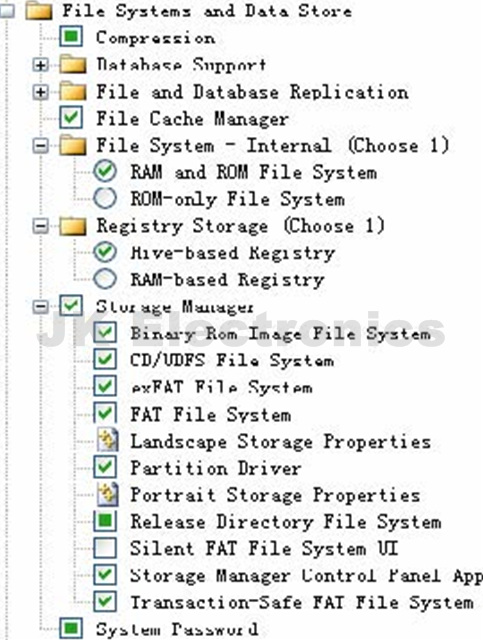

- File Systems and Data Store
The file system selected:
(1) Based on RAM and ROM file system
(2) Based on its HIVE registry in the ROM, power-down without loss of
(3) Supported BINFS, CD/UDFS File System, ExFAT, FAT file system

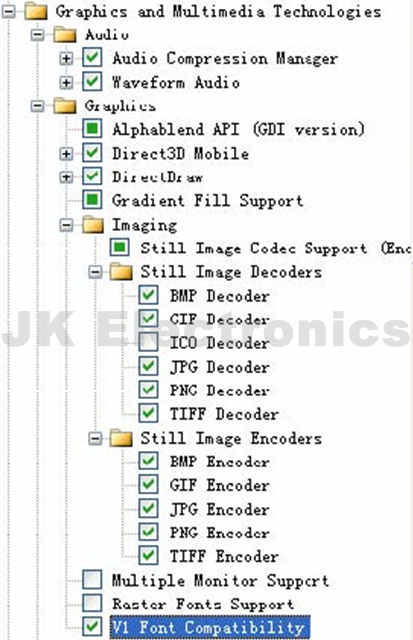

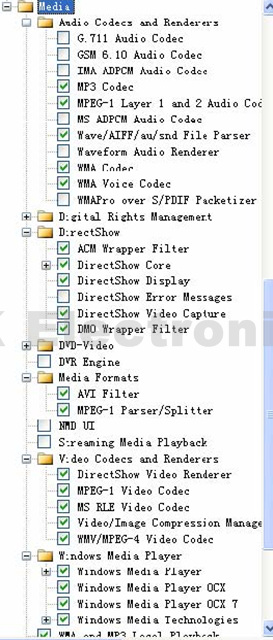

- Graphics and Multimedia Technologies

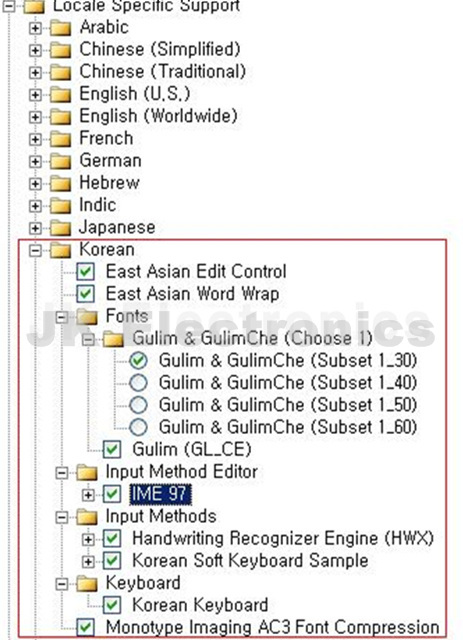

- Locale Specific Support

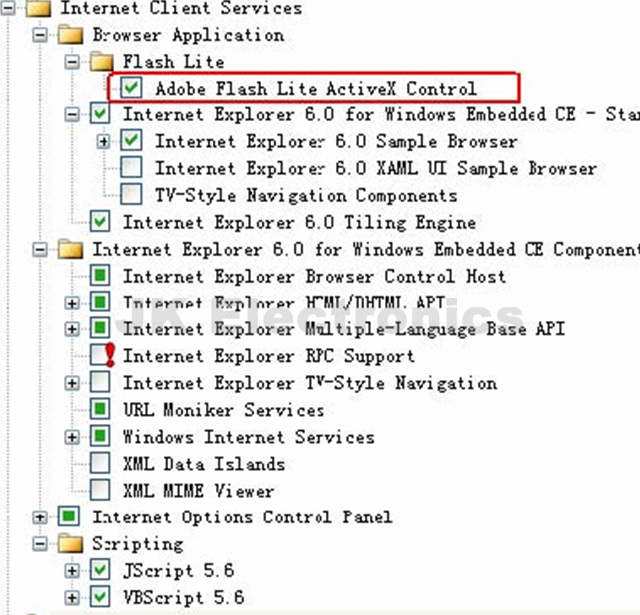

- Internet Client Services

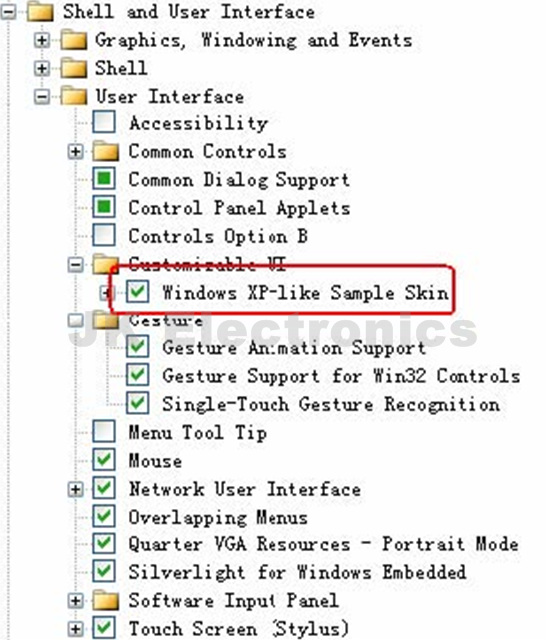

- Shell and User Interface

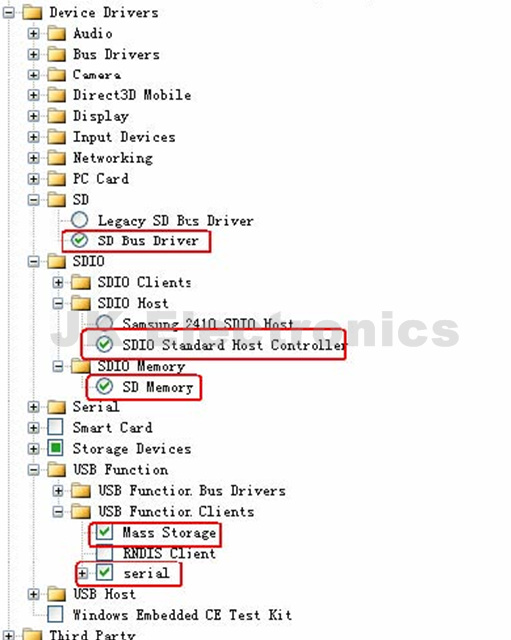

- Common Device Drivers

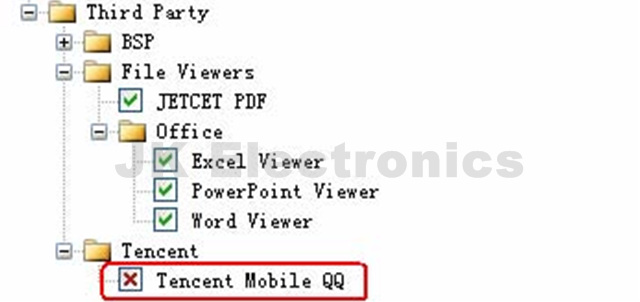

- Third Party
1.3.4 프로젝트 컴파일
Windows CE의 컴파일은 4단계로 이루어 집니다. "
sysgen - build - release copy - make image "
- Sysgen : 컴파일을 위해서 사용자가 선택한 OS Design에 맞는 헤더 파일과, 라이브러리 파일을 생성하고 복사하는 단계 입니다. 컴포넌트를 추가하거나 OS의 설정을 변경한 경우, 혹은 처음 컴파일 하는 경우에만 실행 하면 됩니다.
- Build : Wince os, BSP, bootloader, application 등을 실제로 컴파일 하는 단계 입니다.
- Release copy :
_FLATRELEASEDIR directory 에 Build한 결과물들을 복사하는 단계 입니다.
- Make image : bib, dat, reg, db 파일들을 Merge하여 Nk.bin 을 생성 합니다.

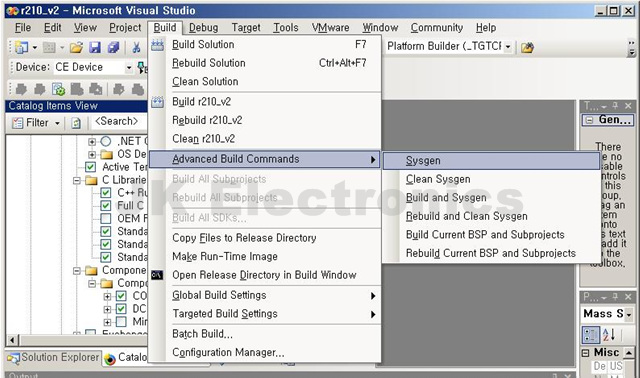

초기 컴파일 시에는 아래와 같이 "Sysgen" 명령을 이용해서 컴파일을 진행 합니다. 이후에 소스 코드만 변경이 된경우에는 변경된 항목만 컴파일 "Build" 한 후에 "Release Copy" - "Make Image" 를 수행 하면 됩니다.
컴파일 시에 알약, V3 등 백신 소프트웨어가 실시간 감시를 하고 있을 경우 경우에 따라서는 컴파일시 에러가 발생 할 수 있습니다. 이러한 경우에는 컴파일시에만 잠시 실시간 감시를 "Off" 로 한 후에 진행해 주시기 바랍니다.
컴파일이 성공적으로 완료된 화면
1.3.5 디바이스 드라이버 Load, Unload

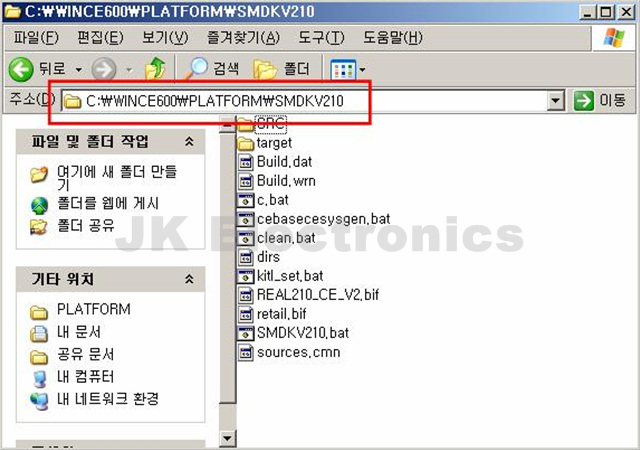

"C:\WINCE600\PLATFORM\SMDKV210" 폴더의 "SMDKV210.bat" 파일을 수정하면 컴파일시 추가하거나 제외할 디바이스 드라이버를 설정 할 수 있습니다.
아래 예제는 카메라 드라이버를 Load할지를 결정하눈 문구 입니다.
* 카메라 드라이버가 필요 없을 경우에 설정
Set BSP_NOCAMERA =
* 카메라 드라이버를 사용해야 할 경우에 설정
Set BSP_NOCAMERA = 1
1.3.6 NK.bin 에 Third Party 프로그램 추가 방법
"mGpsCmd.exe" 를 OS 이미지(NK.bin)에 자동으로 포함 시키고자 한다면 아래와 같은 순서로 하면 됩니다.
(1) "C:\WINCE600\PLATFORM\SMDK210\FILES" 폴더에 "mGpsCmd.exe" 파일을 복사 합니다.
(2) "C:\WINCE600\PLATFORM\SMDK210\FILES\platform.bib" 파일을 수정 합니다.
2. SDK 생성하기
CE 응용 프로그램을 개발하기 위해서는 개발보드에 맞는 SDK 가 필요 합니다. SDK 생성 방법에 대해서 알아보도록 하겠습니다.
SDK 이름을 입력 합니다.

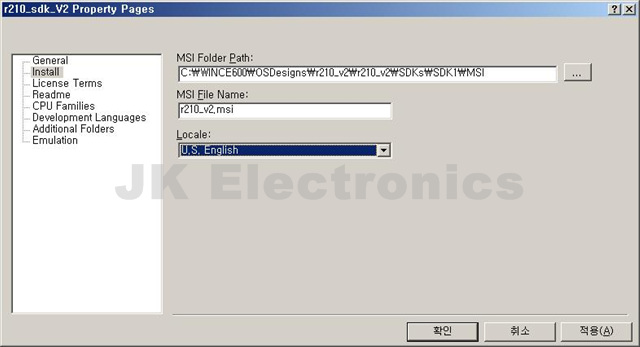

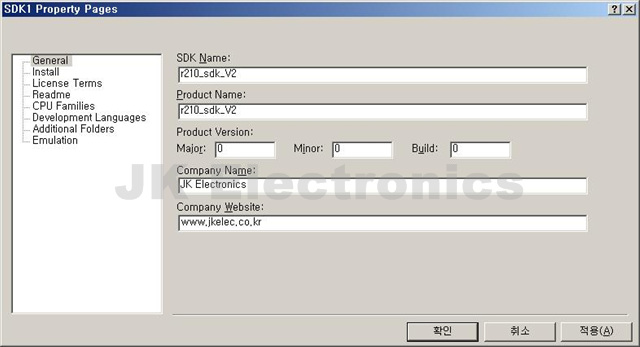

- SDK 이름과 언어설정

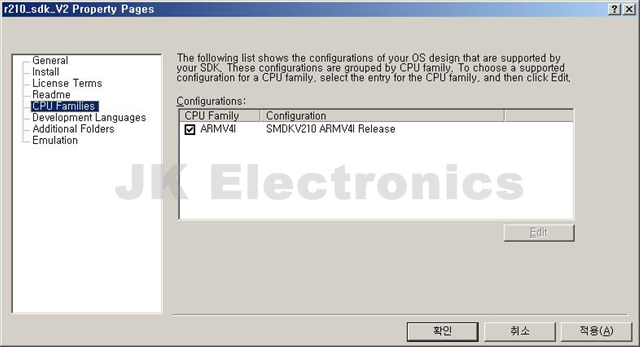

- CPU Families 확인

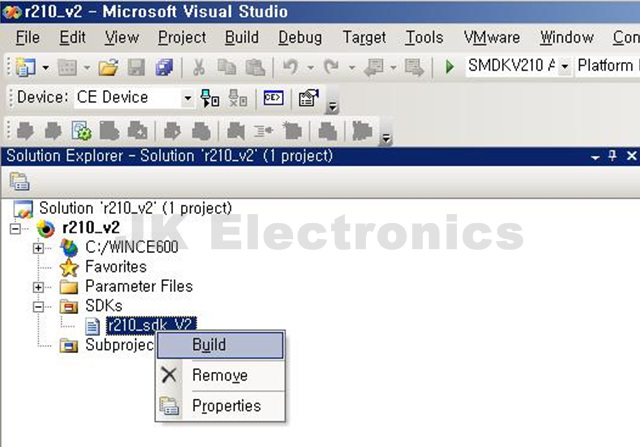

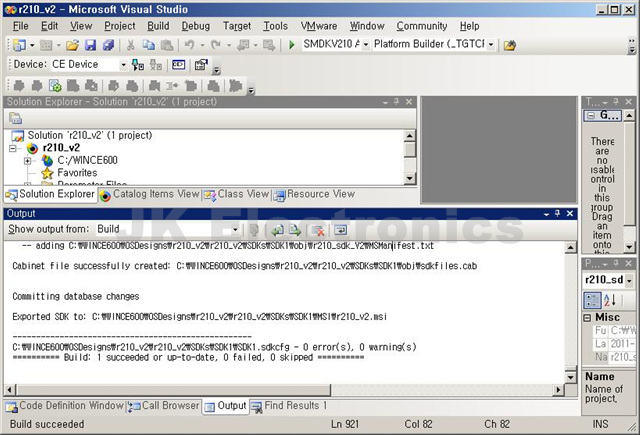

- SDK 빌드 하기

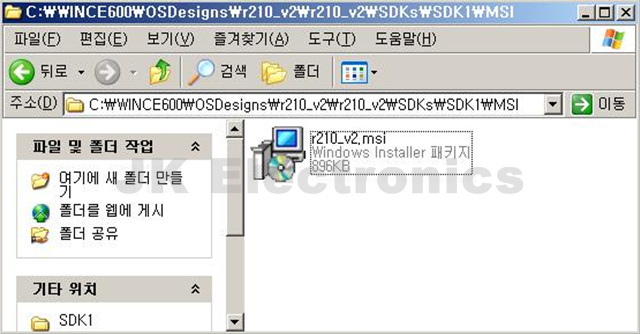

- 빌드 완료 후 생성된 SDK 파일들
3.개발보드 모듈 테스트

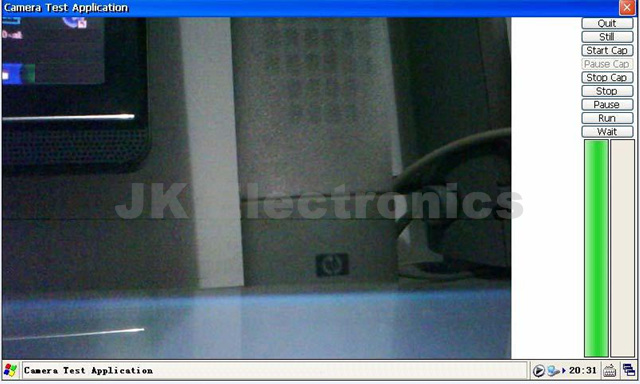

3.1 Camera OV3640 테스트
OV3640 3Mega pixel CMOS카메라로 삼성에서 제공하는 CE DirectDraw 예제 코드를 통해서 구동 할 수 있습니다. 카메라 연결은 렌트가 LCD(보드의 안쪽)를 향하도록 연결 합니다.

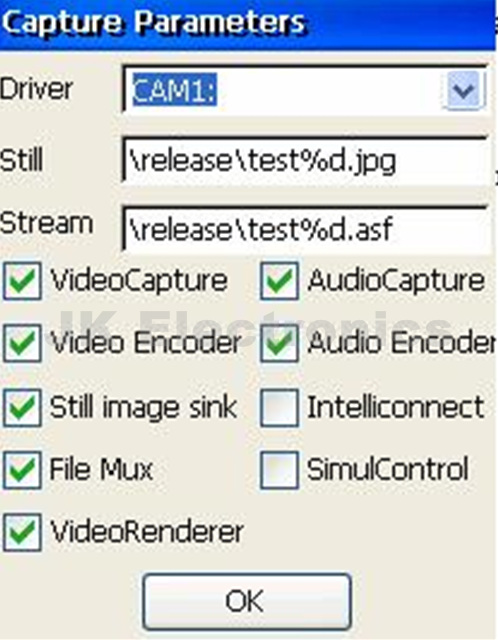

CameraDshowApp.exe 프로그램을 실행 합니다. 촬영한 사진은 NAND or SD 메모리 카드에 저장 할 수 있습니다. 카메라 드라이버가 올바르게 올라왔다면, 아래 그림과 같이 "CAM1:" 가 자동으로 Driver 항목에 보여 집니다.

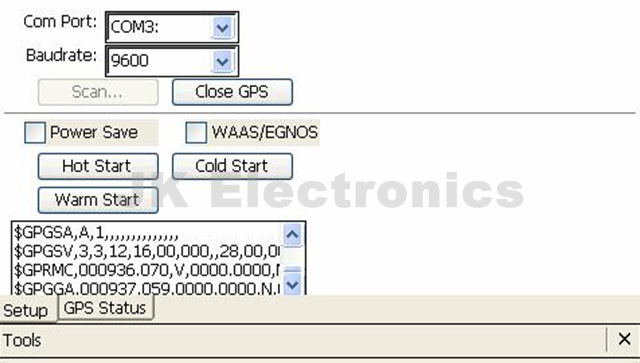

3.2 GPS 테스트

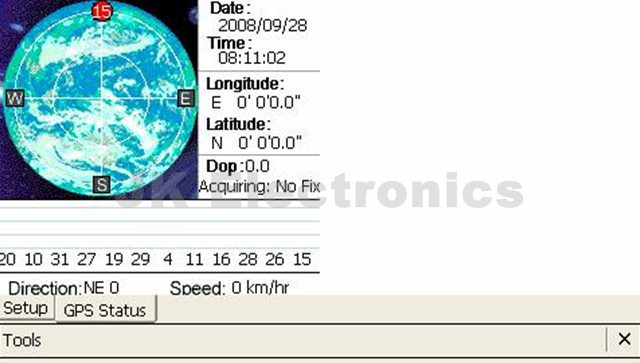

S5PV210 개발보드의 Windows 폴더에 있는 GPScmd.exe 를 이용해서 테스트 할 수 있습니다. 프로그램을 실행 시키면 아래와 같이 위도와 경도값을 보여 줍니다.
COM 포트틑 반드시 "COM3:" 를 선택하고 Baudrate는 "9600" bps를 선택해야 합니다.
3.3 CCD 카메라 입력 테스트
기본적으로 개발보드에는 TVP5150 변환 모듈이 있습니다. PAL 방식의 아날로그 입력을 디지털로 변환하여 CameraDShowApp.exe 프로그램을 통해서 동일하게 테스트 할 수 있습니다.
3.4 VGA Out
개발보드의 VGA Out 포트를 통해서 800*600 resolution 으로 출력을 합니다. VGA 출력을 테스트 할 경우에는 LCD연결을 제거하고 테스트 해야 합니다. 또한 LCD종류를 VGA Out으로 선택해야 합니다.
VGA Out 설정 방법은 Eboot 부팅시 Space Bar를 눌러서 선택 하면 됩니다.
